Construire une installation de stockage frigorifique moderne est bien plus complexe que la simple installation d’un grand réfrigérateur. Cela nécessite un équilibre précis entre physique thermique, ingénierie mécanique et planification logistique. Pour les entreprises des secteurs alimentaire, pharmaceutique ou chimique, l’objectif est toujours le même : maintenir un environnement strictement contrôlé tout en minimisant la consommation d’énergie.
Dans ce « Guide étape par étape », nous vous guidons à travers les phases essentielles de la création de solutions de stockage à froid hautes performances . Nous irons au-delà des définitions de base pour explorer les nuances techniques liées à la sélection des bons refroidisseurs d'air , à l'optimisation de l'isolation thermique et au choix de la technologie de congélation adaptée à votre gamme de produits spécifique. Que vous recherchiez un tunnel de surgélation pour une ligne de traitement à grand volume ou un congélateur IQF à lit fluidisé spécialisé pour les produits délicats, ce guide fournit les informations d'experts nécessaires pour concevoir une installation efficace et évolutive.
La première étape de toute conception efficace est un calcul rigoureux de la charge thermique. Si vous sous-dimensionnez le système, il ne parviendra pas à maintenir la température requise pendant les mois de pointe de l'été. Si vous le surdimensionnez, vous gaspillez des milliers de dollars en coûts d’énergie et d’équipement.
Nous devons prendre en compte la « charge de transmission » (chaleur qui s'échappe à travers les murs), la « charge interne » (chaleur provenant des lumières et des chariots élévateurs) et, plus important encore, la « charge de produit ». La chaleur dégagée par les produits chauds entrant dans la pièce peut submerger les solutions de base d'entreposage frigorifique . Pour gérer cela, les concepteurs intègrent souvent des serpentins de pré-refroidissement pour éliminer la chaleur initiale du champ avant que le produit n'entre dans la zone de stockage principale. Cela évite les fluctuations de température qui pourraient compromettre la sécurité alimentaire.
Les achats intelligents impliquent de planifier pour demain. Nous recommandons de concevoir l’empreinte structurelle pour une capacité 20 % supérieure aux besoins actuels. Cependant, les systèmes mécaniques, comme le condenseur évaporatif , doivent être modulaires. Cela vous permet d'ajouter davantage de puissance de refroidissement à mesure que votre entreprise évolue sans détruire l'intégralité des fondations. Un profil thermique bien calculé est le seul moyen de garantir que vos refroidisseurs d'air fonctionnent avec une efficacité maximale plutôt que de fonctionner 24 heures sur 24, 7 jours sur 7, sous une contrainte maximale.
L'isolation est la « peau » de votre chambre froide. Sans enveloppe thermique de haute qualité, même le congélateur rapide en spirale le plus avancé aura du mal à suivre l’infiltration de chaleur.
Les solutions modernes d'entreposage frigorifique utilisent généralement des panneaux sandwich PIR (polyisocyanurate) ou PUR (polyuréthane). Ces matériaux offrent la meilleure valeur R par pouce d’épaisseur. Pour les applications surgelées (en dessous de -18°C), les panneaux doivent avoir une épaisseur d'au moins 150 mm à 200 mm. N'oubliez pas les articulations ; nous utilisons des systèmes « Cam-lock » ou des thermoscellants spécialisés pour garantir qu'aucune fuite d'air n'existe entre les panneaux.
Une erreur courante dans la conception des chambres froides consiste à ignorer le sol. Dans les pièces où les températures sont inférieures à zéro, le froid finit par s'infiltrer dans la terre, gelant ainsi l'humidité du sol. Cela provoque une dilatation et un soulèvement du sol, ce qui risque de fissurer les fondations. Les conceptions efficaces intègrent un système de chauffage par le sol, utilisant souvent des tuyaux de glycol ou des tapis électriques, pour maintenir le sol au-dessus du point de congélation. Cela protège votre investissement et garantit l'intégrité structurelle de vos rayonnages haute densité et de vos refroidisseurs d'air lourds..
L'endroit où vous placez vos unités de refroidissement détermine si vous avez une température uniforme ou des « points chauds » qui ruinent votre produit. Une bonne circulation de l’air fait la différence entre une pièce efficace et une pièce inutile.

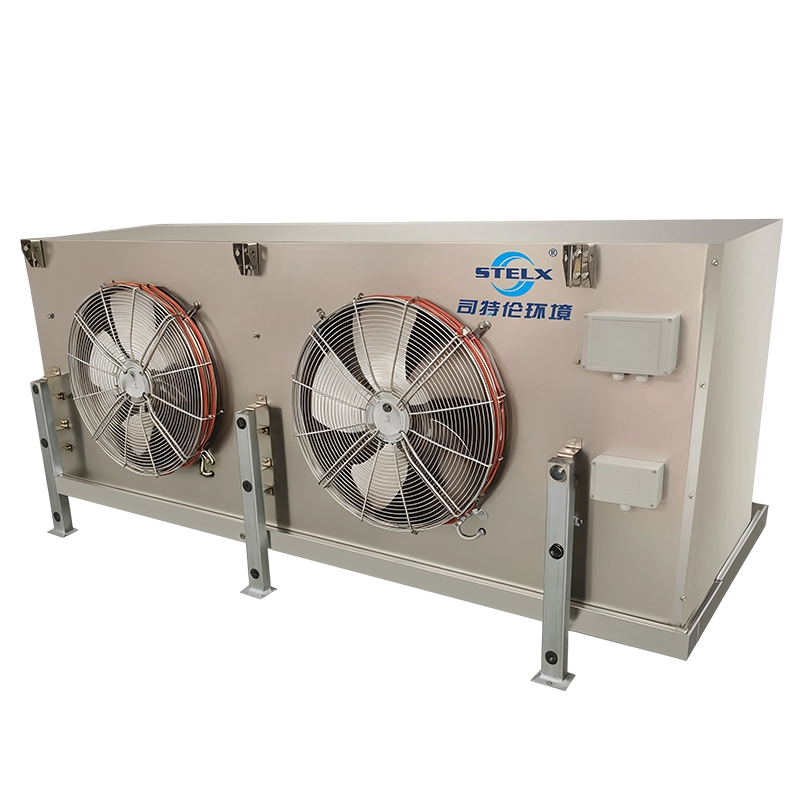

Nous devons positionner les refroidisseurs d'air de manière à garantir qu'un « rideau » d'air froid couvre toute la pièce. Évitez de les placer directement au-dessus des portes, car cela aspire de l'air chaud et humide à chaque fois que quelqu'un entre, entraînant une accumulation excessive de givre sur les serpentins de pré-refroidissement . Au lieu de cela, nous les disposons pour faire circuler l'air dans les allées des rayonnages, garantissant ainsi que même les palettes du milieu reçoivent un refroidissement adéquat.
Le gel est un isolant. Lorsqu'il s'accumule sur les ailettes de vos refroidisseurs d'air , il bloque la circulation de l'air et réduit les échanges thermiques. Les solutions efficaces de stockage frigorifique utilisent un dégivrage basé sur la demande plutôt que de simples minuteries. En utilisant des capteurs pour détecter quand le serpentin est réellement gelé, nous économisons une énergie importante et évitons que la pièce ne se réchauffe inutilement pendant un cycle de dégivrage.
Le choix de l’équipement de congélation est la promesse la plus directe d’efficacité de votre installation. Vous devez faire correspondre la technologie aux propriétés physiques de votre produit.
Pour les produits qui nécessitent un temps de séjour plus long dans un encombrement réduit, le congélateur rapide en spirale est la norme de l'industrie. Il utilise un système de convoyeur vertical pour maximiser le chemin de refroidissement dans une petite zone horizontale. C'est idéal pour les boulangeries ou les transformateurs de viande qui ont besoin d'un congélateur à spirale auto-empilable pour gérer différentes hauteurs de produits sans ajustements mécaniques complexes.
Si vous traitez de petits articles en vrac comme des pois, des baies ou des dés de crevettes, le congélateur IQF à lit fluidisé est le choix supérieur. Il utilise un flux d'air ascendant à grande vitesse pour « faire flotter » le produit. Cela garantit que chaque pièce est congelée séparément et rapidement. Cette méthode de congélation rapide individuelle (IQF) évite l’agglutination et maintient la plus haute qualité du produit. Il est beaucoup plus efficace pour les produits en vrac qu’un tunnel de surgélation standard car il maximise la surface exposée à l’air froid.
Le « côté chaud » de votre système de réfrigération détermine votre facture mensuelle de services publics. Choisir la bonne méthode de rejet de chaleur est une étape critique du guide.
Dans à grande échelle les solutions d'entreposage frigorifique , le condenseur évaporatif constitue souvent le choix le plus efficace. Il combine l’effet rafraîchissant de l’évaporation de l’eau avec le refroidissement par air traditionnel. Cela permet au système de fonctionner à une température de condensation plus basse, ce qui réduit la charge de travail des compresseurs. Dans les climats chauds et secs, un condenseur évaporatif peut réduire les coûts énergétiques jusqu'à 30 % par rapport aux unités refroidies par air.
Bien que les systèmes refroidis par eau soient efficaces, ils nécessitent plus d’entretien en raison de l’accumulation de tartre et des besoins en matière de traitement de l’eau. Si votre installation se trouve dans une région où la qualité de l'eau est mauvaise, un système refroidi par air à haute efficacité associé à de grande surface des serpentins de pré-refroidissement pourrait constituer une solution plus durable à long terme. Pesez toujours les économies d’énergie par rapport au travail technique requis pour que le système continue de fonctionner à des performances optimales.
Vous ne pouvez pas gérer ce que vous ne mesurez pas. Une chambre froide moderne est aussi efficace que son « cerveau » : le système de contrôle.
Les solutions modernes d'entreposage frigorifique utilisent des systèmes PLC (Programmable Logic Controller) pour équilibrer la charge. Par exemple, lorsqu'un tunnel de congélation démarre, le système peut réduire temporairement la puissance des refroidisseurs d'air de stockage principaux pour éviter une pointe de demande électrique. Cet « écrêtement des pointes » permet d'économiser des milliers de dollars en frais de demande auprès de la compagnie d'électricité.
Nous intégrons désormais des capteurs de vibrations, de pression et de niveaux de réfrigérant. Si un congélateur à spirale auto-empilable commence à consommer plus de courant que d'habitude, le système envoie une alerte à votre smartphone. Cela permet une maintenance proactive avant qu’une panne catastrophique ne se produise. L'enregistrement des données en temps réel garantit également que vous disposez d'une « trace écrite » pour les audits de sécurité alimentaire, prouvant que vos solutions d'entreposage frigorifique n'ont jamais dérivé en dehors de la plage de température requise.
Une chambre froide efficace est inutile si le processus de chargement laisse s’échapper tout l’air froid. La septième étape concerne la logistique de la « Chaîne du froid ».
N’ouvrez jamais une porte de chambre froide directement vers l’extérieur. Une conception efficace comprend un quai de chargement à température contrôlée (généralement maintenue entre +4°C et +10°C). Celui-ci agit comme un tampon thermique. Lorsqu'il est utilisé avec des portes isolées rapides, il minimise la quantité d'air chaud entrant dans le congélateur.
Plus votre stockage est « dense », plus il est efficace. Le refroidissement de l’air coûte cher ; le produit ne l'est pas. En utilisant des rayonnages mobiles ou des systèmes de navettes automatisés, nous réduisons la quantité d’espace vide dans les allées. Cela augmente la masse thermique de la pièce, la rendant plus résistante aux variations de température. De plus, l'intégration d'un tunnel de surgélation directement avec un convoyeur automatisé réduit le temps que les produits passent à température ambiante, préservant ainsi la qualité « sans gel » de votre inventaire haut de gamme.
Concevoir une chambre froide efficace est un voyage de précision. Depuis les calculs initiaux de la charge thermique jusqu'à la sélection d'un surgélateur rapide à spirale ou d'un condenseur évaporatif , chaque décision a un impact sur votre rentabilité à long terme. En vous concentrant sur une enveloppe thermique de haute qualité, un placement stratégique des refroidisseurs d'air et une logique de contrôle intelligente, vous créez des solutions de stockage frigorifique qui protègent à la fois votre produit et vos résultats. Le succès dans la chaîne du froid ne consiste pas seulement à avoir froid ; il s'agit de rester au froid avec le moins d'effort possible.
Q1 : Quelle est la différence entre IQF et un congélateur à spirale ?
R : Un congélateur IQF à lit fluidisé est conçu pour les petits articles en vrac qui doivent rester séparés. Un congélateur rapide en spirale est préférable pour les articles plus gros, emballés ou délicats qui nécessitent un chemin compact et vertical pour être complètement congelés.
Q2 : Pourquoi ai-je besoin de serpentins de pré-refroidissement ?
R : Les serpentins de pré-refroidissement éliminent la « chaleur flash » des produits avant qu'ils n'entrent dans le stockage principal. Cela évite que la température ambiante augmente, ce qui permet d'économiser de l'énergie et de préserver la qualité des produits déjà stockés.
Q3 : Un tunnel de surgélation peut-il être utilisé pour tous les produits ?
R : Un tunnel de congélation est polyvalent et idéal pour les articles longs, plats ou en boîte. Cependant, cela nécessite beaucoup d’espace au sol. Si l’espace est limité, un congélateur à spirale auto-empilable constitue un choix plus efficace en termes d’encombrement.
