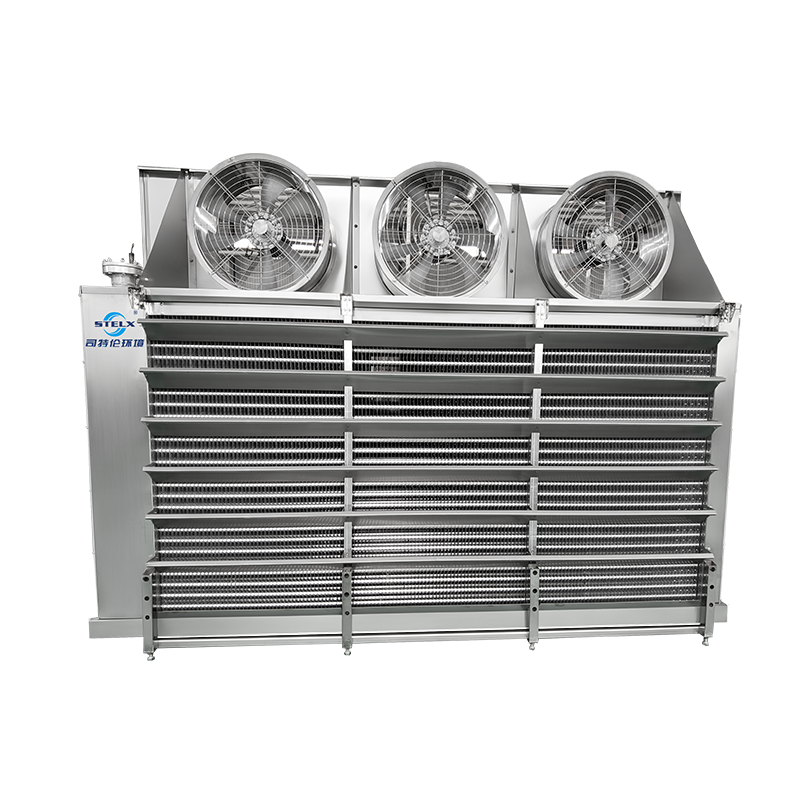

Lorsqu’un projet de réfrigération industrielle nécessite un nouvel évaporateur, une spécification a tendance à dominer la conversation :
Capacité de refroidissement.
Le second est généralement le diamètre du ventilateur.
Le flux d’air arrive souvent plus tard.
C’est surprenant car c’est du côté air d’un évaporateur que le système de réfrigération interagit réellement avec la pièce.
Le réfrigérant peut circuler parfaitement à l’intérieur du serpentin. Le compresseur peut être correctement dimensionné. L"évaporateur peut avoir suffisamment de surface de transfert de chaleur.
Mais si la configuration du flux d’air est erronée, la chambre froide peut quand même mal fonctionner.
Ceci est particulièrement courant dans les grands entrepôts frigorifiques et les installations de transformation des aliments où la distance entre l"évaporateur et l"extrémité de la pièce peut être importante.
La question de l’ingénierie n’est donc pas simplement :
Quelle quantité d’air le ventilateur peut-il déplacer ?
C"est:
De quelle quantité d’air la pièce a-t-elle réellement besoin et où cet air doit-il être acheminé ?
Cette distinction est au cœur d’une bonne conception de refroidisseur d’air industriel .
Un ventilateur d’évaporateur remplit deux fonctions liées mais différentes.
La première consiste à déplacer l’air à travers le serpentin.
La seconde consiste à distribuer l’air conditionné dans toute la pièce.
Ce n’est pas la même chose.
Un ventilateur peut fournir un débit d’air très élevé à travers l’évaporateur tout en produisant une mauvaise circulation dans la pièce.
Par exemple, imaginez une chambre froide de 40 mètres de long.
Un évaporateur installé à une extrémité peut avoir un débit d"air nominal suffisant pour fournir la capacité de réfrigération requise.
Cependant, si l"air évacué perd de son élan trop rapidement, l"extrémité de la pièce peut rester plusieurs degrés plus chaude que la zone située immédiatement devant l"appareil.
Du point de vue du catalogue, l"évaporateur peut fonctionner correctement.
Du point de vue du client, ce n’est pas le cas.
C'est pourquoi le volume d'air, la vitesse de l'air et le jet d'air doivent être évalués ensemble.
L'une des façons les plus simples de décrire le fonctionnement côté air d'un évaporateur est la vitesse frontale..
La vitesse frontale correspond approximativement au flux d’air traversant la zone effective de la face du serpentin.
Sous forme simplifiée :
Vitesse faciale = Débit d"air ÷ Surface faciale effective
L"unité est normalement exprimée en m/s ou ft/min.
Considérons un évaporateur d’une surface utile de 2 m².
Si le débit d"air est de 20 000 m³/h, la vitesse frontale moyenne est d"environ :
2,78 m/s
Si le même flux d"air traverse une face de batterie de 3 m², la vitesse moyenne tombe à environ :
1,85 m/s
Le ventilateur n"a pas changé.
Le flux d"air n"a pas changé.
Mais la façon dont l’air interagit avec le serpentin a considérablement changé.
C"est pourquoi il ne suffit pas de spécifier simplement le débit d"air nominal d"un ventilateur pour comprendre les performances de l"évaporateur.
La vitesse frontale influence plusieurs aspects de la conception de l’évaporateur.
Cela affecte:
Transfert de chaleur côté air
Chute de pression de la bobine
Consommation d"énergie du ventilateur
Rémanence d"humidité
Comportement au gel
Bruit
Jet d"air
Déshydratation du produit
Il n’existe donc pas de vitesse faciale universelle « parfaite ».
La plage appropriée dépend de l"application.
Un congélateur manipulant des produits emballés peut tolérer une disposition de flux d’air différente de celle d’une salle de produits frais.
Un congélateur rapide peut nécessiter une circulation d’air beaucoup plus agressive qu’un local de stockage de légumes.
Une installation de transformation de produits de la mer peut encore avoir des exigences complètement différentes.
C"est l"une des raisons pour lesquelles les fabricants d"évaporateurs expérimentés posent des questions sur l"application avant de recommander des ventilateurs.
Un processus courant de sélection d’équipement ressemble à ceci :
Le client spécifie un ventilateur de 630 mm → le fabricant construit l"évaporateur autour d"un ventilateur de 630 mm.
C"est un retour en arrière du point de vue de l"ingénierie.
Le ventilateur doit être sélectionné en fonction de la combinaison requise de :
Charge de refroidissement
Dimensions de la bobine
Flux d"air
Jet d"air
Pression statique
Géométrie de la pièce
Exigences du produit
Température de fonctionnement
Un même diamètre de ventilateur peut se comporter très différemment selon la batterie et le boîtier qui l"entoure.
Le ventilateur n"est pas un composant isolé.
Il fait partie du système côté air de l"évaporateur.
Considérons deux évaporateurs.
Débit d"air élevé
Portée d"air courte
Forte vitesse de décharge à proximité de l"unité
Débit d"air légèrement inférieur
Meilleur contrôle directionnel
Jet d"air efficace plus long
Lequel est le meilleur ?
Il n’y a pas de réponse universelle.
Si la chambre froide est compacte, l"évaporateur A peut être parfaitement adapté.
Si la pièce est longue et étroite, l’évaporateur B peut distribuer l’air plus efficacement.
C"est pourquoi la géométrie de la pièce est importante.
Un évaporateur ne doit pas être sélectionné indépendamment du dessin de la pièce.
Les longues chambres froides sont particulièrement intéressantes.
Supposons qu"une salle de stockage soit :
50 m de long × 15 m de large × 8 m de haut
avec évaporateurs installés sur un côté.
L’ingénieur doit considérer :
Où l"air quitte l"évaporateur
Jusqu"où il voyage
Où ça tourne
Où l’air de retour entre dans le serpentin
Si les racks gênent la circulation
Si plusieurs unités interagissent les unes avec les autres
Une décharge à grande vitesse peut parcourir une distance considérable.
Mais si l’air atteint trop tôt un mur, un plafond, un support de produits ou un autre courant d’air, le modèle de circulation efficace peut changer.
Le résultat peut être une stratification de température ou des températures de produit inégales.
C'est pourquoi le jet d'air doit être considéré comme un paramètre de conception au niveau de la pièce , et non comme une simple spécification du catalogue des ventilateurs.
Un ventilateur plus grand ne garantit pas automatiquement une meilleure répartition de l’air.
Le diamètre du ventilateur influence les caractéristiques aérodynamiques du système, mais le jet d"air efficace dépend de bien plus encore :
Conception de ventilateur
Vitesse du ventilateur
Caractéristiques du moteur
Pression statique
Ouverture de décharge
Géométrie du boîtier
Disposition des ventilateurs
Température de l"air
Position d"installation
Obstructions de la pièce
Deux ventilateurs axiaux de 700 mm peuvent donc produire des résultats différents lorsqu"ils sont installés dans des boîtiers d"évaporateur différents.
Le même principe s"applique aux ventilateurs industriels de 630 mm, 800 mm et autres tailles courantes.
Le ventilateur doit être évalué comme faisant partie du refroidisseur d’air complet.
L’air ne passe pas gratuitement à travers un serpentin d’évaporateur.
La bobine crée une résistance.
Lorsque l’air circule :
Palmes
Tubes
En-têtes
Composants de protection
la pression diminue.
Le ventilateur doit vaincre cette résistance.
Si la bobine est plus profonde ou si la densité des ailettes est augmentée, la résistance côté air peut augmenter.
Cela signifie que le point de fonctionnement du ventilateur change.
C’est l’une des raisons pour lesquelles la sélection des ventilateurs ne doit pas être basée uniquement sur les chiffres du débit d’air libre.
Un ventilateur annoncé à 20 000 m³/h d"air libre peut produire beaucoup moins lorsqu"il est installé sur un évaporateur réel.
La sélection professionnelle utilise donc la courbe de fonctionnement du ventilateur ainsi que la résistance du système de l"évaporateur.
Tout projet sérieux d’évaporateur industriel doit prendre en compte la relation entre :
Flux d"air
et
Pression statique.
Une courbe de ventilateur décrit comment le débit d"air change à mesure que la résistance du système augmente.
Le point de fonctionnement se produit lorsque la pression disponible du ventilateur correspond à la résistance du système.
Cela ressemble à un petit détail technique.
Ce n"est pas.
Si la résistance réelle du système est nettement supérieure à celle prévue, le débit d"air installé peut être bien inférieur à la valeur nominale du catalogue.
Cela peut conduire à :
Transfert de chaleur réduit
Durée de fonctionnement du compresseur plus longue
Mauvaise répartition de la température ambiante
Températures inattendues du produit
C'est pourquoi un fabricant professionnel d'évaporateurs industriels doit évaluer les performances du ventilateur dans les conditions réelles du serpentin et du boîtier.
Le flux d’air interagit également avec l’accumulation de givre.
C"est ici que IRKB-004 se connecte directement à cet article.
Un évaporateur givré crée plus de résistance côté air.
À mesure que la résistance augmente, le débit d’air peut diminuer.
Un débit d"air plus faible peut alors réduire la capacité de l"évaporateur à transférer la chaleur.
Le résultat est un système dynamique :
Humidité → gel → résistance accrue → débit d"air réduit → transfert de chaleur réduit.
Cela signifie que la sélection initiale du ventilateur doit prendre en compte des conditions de fonctionnement réalistes.
Un ventilateur à peine adéquat avec un serpentin propre peut ne pas fournir un débit d"air suffisant après plusieurs heures de fonctionnement dans un congélateur à forte humidité.
Cela ne veut pas dire que le ventilateur doit simplement être surdimensionné.
Cela signifie que l’évaporateur, l’espacement des ailettes, le débit d’air et la stratégie de dégivrage doivent être pris en compte ensemble.
Supposons que deux évaporateurs fournissent la même capacité frigorifique.
On utilise :
10 000 m³/h
Les autres utilisations :
18 000 m³/h
Il serait tentant de supposer que la deuxième unité est meilleure.
Mais l’application détermine si ce flux d’air supplémentaire apporte de la valeur.
Un débit d’air plus élevé peut augmenter :
Puissance du moteur du ventilateur
Bruit
Mouvement de l"air
Déshydratation du produit
Pour les applications alimentaires fraîches, une vitesse de l’air excessive peut être particulièrement indésirable.
Par exemple, les légumes peuvent nécessiter une humidité élevée et un mouvement d’air relativement doux pour minimiser la perte d’humidité.
Le stockage des aliments surgelés peut tolérer une stratégie de circulation d"air différente.
La congélation rapide nécessite encore une autre approche.
La bonne cible n’est donc pas le débit d’air maximum.
Il s'agit d' un flux d'air adapté à l'application.
Cela devient particulièrement important dans la transformation des aliments.
L"évaporateur a deux fonctions :
Retirer du feu.
Maintenir un environnement produit adapté.
Ces objectifs peuvent parfois être contradictoires.
Un débit d"air plus élevé peut améliorer le transfert de chaleur et l"uniformité de la température.
Mais un mouvement d’air excessif peut accélérer le transfert d’humidité des produits exposés.
Dans le cas d"une application de viande fraîche, de fruits de mer, de fruits ou de légumes, cela peut affecter :
Perte de poids
Aspect des surfaces
Qualité du produit
Durée de conservation
Par conséquent, un ingénieur doit se demander :
De quoi le produit a-t-il besoin ?
avant de demander :
Quel est le débit d’air maximum que nous pouvons atteindre ?
Même un évaporateur bien conçu peut avoir de mauvais résultats s’il est installé au mauvais endroit.
Plusieurs questions pratiques doivent être prises en compte.
Un dégagement insuffisant peut restreindre le retour d’air.
L"espace vertical disponible influence la circulation de l"air.
Les racks hauts peuvent interrompre les chemins de circulation de l’air.
Placer un évaporateur directement sur le trajet de l’air chaud et humide entrant par une porte peut augmenter la charge de gel.
Les unités peuvent interférer avec les flux d"air les unes des autres si les directions de décharge se chevauchent incorrectement.
Ces considérations devraient idéalement être prises en compte avant la fabrication de l’équipement.
Il s’agit d’une autre décision à laquelle on ne peut répondre par une règle simple.
Un seul grand ventilateur peut fournir :
Construction simple
Débit d"air élevé
Moins de moteurs
Nombre de composants potentiellement inférieur
Plusieurs petits ventilateurs peuvent fournir :
Meilleure répartition du flux d"air
Redondance
Contrôle de capacité flexible
Plus d"options pour l"installation physique
Mais plusieurs moteurs signifient également plus de composants et potentiellement plus de points de maintenance.
Pour un grand refroidisseur d"air industriel, la configuration optimale dépend des dimensions du serpentin, de la disposition de la pièce, du jet d"air requis et des spécifications du projet.
La vitesse du ventilateur peut influencer :
Flux d"air
Bruit
Puissance du ventilateur
Jet d"air
Transfert de chaleur
Le fonctionnement à grande vitesse peut assurer une meilleure circulation de l’air.
Mais il n’est peut-être pas nécessaire de faire fonctionner les ventilateurs en continu à vitesse maximale.
Selon le système, le contrôle du ventilateur peut parfois être utilisé pour ajuster le débit d"air en fonction des conditions de fonctionnement.
Par exemple, différents modes de fonctionnement peuvent être appropriés lors :
Déroulant
Stockage normal
Décongeler
Fonctionnement de nuit
La stratégie de contrôle doit être considérée en même temps que la conception mécanique.
Lorsqu’ils examinent la conception d’un refroidisseur d’air industriel, les ingénieurs expérimentés examinent rarement uniquement le diamètre du ventilateur.
Ils demandent normalement :
Est-ce :
+5°C ?
0°C ?
-18°C ?
-25°C ?
-35°C ?
Quelle est la longueur de la pièce ?
Quelle est la hauteur du plafond ?
Où sont les portes ?
Où sont stockés les produits ?
Des aliments surgelés emballés ?
Des légumes frais ?
Fruit de mer?
Viande?
Laitier?
Cela affecte la formation de givre et donc le débit d"air à long terme.
L’air peut-il atteindre le fond de la pièce ?
Le ventilateur fournira-t-il toujours un débit d"air suffisant ?
Ces questions fournissent souvent des informations plus utiles que la simple demande d’un ventilateur plus grand.
Prenons l’exemple d’une salle de congélation nécessitant environ 120 kW de capacité frigorifique.
La salle est :
30 m de long × 12 m de large × 7 m de haut
L"ingénieur a deux approches possibles.
Deux évaporateurs avec un débit d"air relativement élevé et des trajets d"évacuation courts.
Deux évaporateurs avec un jet d"air soigneusement optimisé et un débit d"air nominal légèrement inférieur.
Si la disposition de la pièce permet à l’option B de faire circuler l’air plus uniformément, elle peut offrir de meilleures performances pratiques malgré un débit d’air total inférieur.
La variable importante n’est pas le nombre de débit d’air lui-même.
Il s"agit de savoir si le flux d"air atteint les zones où le refroidissement est requis.
Il s'agit d'une distinction clé entre la sélection du ventilateur et la conception de la distribution d'air..
Les refroidisseurs d’unités industrielles standards sont conçus autour de combinaisons relativement courantes de :
Taille de la bobine
Diamètre du ventilateur
Espacement des ailerons
Capacité
Flux d"air
Cela fonctionne bien pour les applications standards.
Mais les projets industriels sont rarement identiques.
Un client peut avoir besoin de :
Vitesse frontale de 3,8 m/s
Un autre peut donner la priorité :
Faible déshydratation du produit
Un autre peut exiger :
Jet d"air extrêmement long
Un autre peut avoir :
Hauteur d"installation très limitée
Un autre peut exiger :
Un fabricant de ventilateur spécifique
Ces exigences peuvent entrer en conflit.
Un évaporateur personnalisé permet à l’ingénieur d’optimiser l’ensemble.
Chez STELX, cela peut inclure la personnalisation de :
Dimensions de la bobine
Espacement des ailerons
Configuration des tubes
Quantité de ventilateur
Diamètre du ventilateur
Marque de fans
Disposition des sorties d"air
Dimensions du boîtier
Configuration de dégivrage
Matériels
Ceci est particulièrement utile pour les projets de réfrigération OEM et les installations industrielles où les dimensions standard du catalogue ne correspondent pas à l"application réelle.
Il existe une tendance à rechercher une valeur de débit d’air idéale.
La réfrigération industrielle ne fonctionne pas de cette façon.
La conception finale est généralement un compromis entre :
Transfert de chaleur
Jet d"air
Puissance du ventilateur
Bruit
Tolérance au gel
Qualité du produit
Uniformité de la température
Contraintes d"installation
Le but n’est pas de maximiser un paramètre.
Il s’agit d’atteindre le meilleur équilibre global.
C"est la différence entre sélectionner un ventilateur et concevoir un évaporateur.
Avant de commander un évaporateur industriel, assurez-vous que les informations suivantes sont disponibles.
Longueur
Largeur
Hauteur
Température ambiante
Isolation
Dimensions de la porte
Fréquence d"ouverture des portes
Réfrigérant
Température d"évaporation
Capacité de refroidissement
Méthode de dégivrage
Débit d"air requis
Vitesse faciale
Jet d"air requis
Diamètre du ventilateur
Quantité de ventilateur
Puissance du moteur du ventilateur
Pression statique
Type de produit
Température d"entrée
Débit de produits
Conditionnement
Caractéristiques d"humidité
Ces informations permettent au fabricant de sélectionner un évaporateur en fonction des exigences techniques plutôt que de simplement faire correspondre un numéro de catalogue.
Un refroidisseur d’air industriel bien conçu fait plus que fournir une capacité de refroidissement spécifiée.
Il doit déplacer efficacement l’air à travers le serpentin et distribuer cet air dans toute la pièce.
Les leçons les plus importantes sont :
Un débit d’air plus élevé n’est pas automatiquement meilleur.
Le diamètre du ventilateur ne détermine pas à lui seul le jet d’air.
La vitesse frontale affecte à la fois le transfert de chaleur et la résistance côté air.
Les courbes des ventilateurs doivent être prises en compte en fonction de la résistance réelle du système.
L’accumulation de givre modifie les performances du flux d’air.
Les caractéristiques du produit influencent le débit d’air approprié.
La géométrie de la pièce peut être aussi importante que la capacité nominale du ventilateur.
Plusieurs évaporateurs doivent être évalués comme un système de circulation d’air.
Le dégivrage et le flux d’air doivent être considérés ensemble.
La conception d’un évaporateur personnalisé est précieuse lorsque l’équipement standard ne peut pas satisfaire l’application complète.
En fin de compte, la bonne question n’est pas :
"Quelle est la puissance du ventilateur ?"
C"est:
"Le refroidisseur d"air délivre-t-il la bonne quantité d"air, à la bonne vitesse, sur la bonne distance, dans les conditions de fonctionnement réelles ?"
C’est la question d’ingénierie qui compte.
La vitesse frontale est la vitesse moyenne de l’air traversant la surface effective du serpentin de l’évaporateur. Il est calculé à partir du débit d’air divisé par la surface effective de la face du serpentin.
Pas nécessairement. Un débit d"air plus élevé peut améliorer le transfert de chaleur et la répartition de la température, mais il peut également augmenter l"énergie du ventilateur, le bruit, la déshydratation du produit et parfois un mouvement d"air inutile.
Le débit d"air doit être déterminé à partir de la charge de refroidissement, de la différence de température de l"air souhaitée, des performances du serpentin, des caractéristiques du ventilateur, de la géométrie de la pièce et des exigences de l"application. Elle ne doit pas être sélectionnée uniquement en fonction de la capacité de refroidissement.
Le jet d"air décrit la distance que l"air évacué peut parcourir efficacement depuis l"évaporateur avant de perdre suffisamment d"élan pour maintenir une circulation utile.
Non. Le diamètre du ventilateur n’est qu’une variable. La conception du ventilateur, la vitesse, la pression statique, la géométrie du boîtier, la disposition de décharge et les conditions ambiantes influencent tous le jet d"air efficace.
Oui. Un mouvement d’air élevé peut augmenter le transfert d’humidité des produits exposés. Cela peut être particulièrement important dans les applications de produits frais, de viande et de fruits de mer.
Le givre occupe les passages d"air entre les ailettes et augmente la résistance côté air. Le ventilateur fonctionne donc contre une résistance système plus élevée, réduisant potentiellement le débit d"air.
La vitesse frontale doit être sélectionnée en fonction de l"application, de la température de fonctionnement, de l"humidité, de l"espacement des ailettes, des caractéristiques du produit, du jet d"air et de la conception globale du système de réfrigération.
Si votre projet présente des dimensions de pièce inhabituelles, des besoins en matière de jet d"air long, des conditions de transformation alimentaire exigeantes, des réfrigérants spéciaux ou des exigences spécifiques en matière de ventilateurs, un refroidisseur d"unité standard n"est peut-être pas le point de départ le plus approprié.
STELX développe des refroidisseurs d'air et des évaporateurs industriels personnalisés autour de l'application de réfrigération réelle.
Au lieu de sélectionner d"abord le ventilateur et d"installer le serpentin autour, la conception peut être développée à partir de l"ensemble complet des exigences du projet :
Charge de refroidissement → réfrigérant → température d"évaporation → serpentin → espacement des ailettes → débit d"air → ventilateur → jet d"air → dégivrage → conditions d"installation.
Pour les entrepreneurs en réfrigération industrielle, les fabricants d"équipements OEM, les développeurs d"entrepôts frigorifiques et les installations de transformation des aliments, cette approche constitue une base plus fiable pour la sélection des équipements d"évaporation.
Un refroidisseur d’air efficace n’est pas simplement un serpentin auquel est fixé un ventilateur.
Il s’agit d’un système de transfert de chaleur à air et réfrigérant conçu pour fonctionner à l’intérieur d’une pièce spécifique.
