Les installations de réfrigération industrielle représentent aujourd’hui une énorme charge énergétique dans les chaînes d’approvisionnement mondiales. Le fonctionnement continu des ventilateurs représente souvent une part disproportionnée de la consommation électrique des installations. À mesure que les tarifs des services publics augmentent à l’échelle mondiale, cette consommation électrique constante crée une forte pression financière sur les budgets opérationnels. Les gestionnaires d’installations et les ingénieurs sont confrontés à un point de décision critique. Ils doivent choisir entre maintenir les anciens systèmes AC (courant alternatif) ou passer à la technologie EC (à commutation électronique) moderne. Faire le bon choix a un impact direct sur les budgets d’investissement immédiats et les dépenses d’exploitation à long terme.
Nous fournissons un cadre objectif et fondé sur des preuves dans cet article. Nous évaluerons les mesures de performances, les gains d"efficacité et les réalités pratiques de mise en œuvre pour les deux types de ventilateurs. Vous comprendrez clairement comment ces technologies se comparent mécaniquement et financièrement. Ces connaissances permettent aux équipes techniques d’optimiser les stratégies de réfrigération. Vous pouvez réduire efficacement les charges énergétiques parasites tout en maximisant vos retours opérationnels.
La technologie EC réduit considérablement la consommation d"énergie pendant les opérations à charge partielle par rapport aux options CA traditionnelles.
Les dépenses d"investissement initiales (CapEx) plus élevées des ventilateurs EC sont généralement compensées par des économies sur les dépenses opérationnelles (OpEx) dans un délai de 12 à 24 mois, en fonction des cycles d"utilisation.
Le contrôle de vitesse variable intégré dans les moteurs EC élimine le besoin de variateurs de fréquence (VFD) externes.
La modernisation d"un refroidisseur d"air industriel existant nécessite une évaluation minutieuse des dimensions physiques, de l"infrastructure de câblage et de la compatibilité du système de contrôle.
Le refroidissement industriel nécessite le déplacement continu d’énormes volumes d’air à travers des échangeurs de chaleur denses. Les moteurs à induction AC standard pilotent généralement les anciens systèmes existants. Les fabricants utilisent généralement des conceptions à pôles ombragés ou à condensateur divisé permanent (PSC) pour ces applications. Ces moteurs dépendent directement de la fréquence du réseau électrique pour fonctionner. Ils synchronisent leur rotation magnétique en fonction du courant alternatif entrant. Cependant, cette conception ancienne crée des pertes d’énergie inhérentes. Ils subissent un « glissement » magnétique lors d’un fonctionnement standard. Ce glissement génère un excès de chaleur au lieu de provoquer un mouvement mécanique. Vous perdez constamment une précieuse énergie électrique dans l’air ambiant.
L’architecture à commutation électronique (EC) offre une approche d’ingénierie fondamentalement différente. Les ingénieurs définissent les moteurs EC comme des moteurs à courant continu sans balais. Ils comportent des modules de conversion AC-DC intégrés en interne. L"électronique embarquée gère le champ magnétique interne de manière dynamique et précise. Ils offrent un contrôle précis du rotor quelles que soient les fluctuations de fréquence du réseau entrant. Ce design moderne élimine complètement les brosses physiques traditionnelles. Il supprime la friction mécanique du processus de commutation.

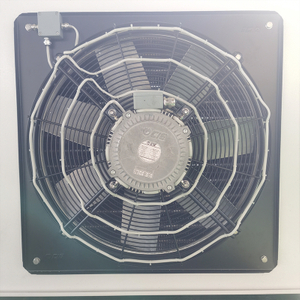

Le profil aérodynamique des ventilateurs axiaux est extrêmement important dans les environnements de réfrigération. Vous devez pousser efficacement l’air à grande vitesse à travers les serpentins denses du condenseur. Vous aspirez également de l’air à travers des ailettes très restrictives de l’évaporateur. La forme des pales détermine l’efficacité avec laquelle l’air pénètre dans ces barrières physiques. Faire correspondre la bonne commutation du moteur à une roue axiale optimisée maximise les performances de refroidissement globales. Vous garantissez un débit d’air maximal par watt consommé.
Discutons attentivement des profils d’efficacité de pointe par rapport à charge partielle. Les ventilateurs AC fonctionnent raisonnablement bien à pleine vitesse maximale. Leur efficacité chute considérablement en dehors de cette étroite fenêtre de charge optimale. Ils consomment presque toute la puissance même lorsqu’ils tournent à moitié vitesse. En revanche, les ventilateurs axiaux EC maintiennent une efficacité de 70 % à plus de 80 % sur une large plage de vitesses. Ils adaptent la consommation d’énergie de manière linéaire aux demandes réelles de régime. Lorsque la température des installations baisse la nuit, les ventilateurs ralentissent et économisent d’énormes quantités d’énergie.
Les mesures de consommation d’énergie montrent de nettes réductions de puissance immédiatement après la modernisation. Vous pouvez calculer les économies d’énergie attendues à l’aide d’un cadre mathématique simple. Suivez ces étapes opérationnelles pour construire votre équation de retour sur investissement financier :
Identifiez la différence de puissance entre le ventilateur AC existant et le ventilateur EC proposé à votre charge typique.
Convertissez cette différence de puissance en kilowatts totaux (kW).
Multipliez les économies de kW par les heures de fonctionnement annuelles de votre installation.
Multipliez les kilowattheures (kWh) obtenus par les tarifs de vos services publics locaux pour réaliser des économies financières annuelles.
La dissipation thermique joue un rôle crucial dans les environnements réfrigérés fermés. Les moteurs à courant alternatif fonctionnent notoirement à chaud sous une charge continue. Cet excès de chaleur s’écoule directement dans l’espace réfrigéré. Dans une application de refroidisseur d'air à ventilateur EC , le moteur fonctionne naturellement à une température beaucoup plus froide. Moins de chaleur moteur signifie que votre compresseur de réfrigération central fonctionne moins. Il n’est pas nécessaire de supprimer continuellement cette charge thermique parasite. Cette dynamique physique crée un puissant gain d’efficacité secondaire pour l’ensemble de l’installation.
Graphique 1 : Comparaison des profils de consommation d"énergie
Demande de vitesse | Consommation de puissance du moteur à courant alternatif (%) | Consommation de puissance du moteur EC (%) | Résultat du gain d’efficacité |
|---|---|---|---|
100 % (pleine charge) | 100% | 100% | Minime (efficacité de base de 5 à 10 %) |
80 % (charge partielle) | 95% | 51% | Économies d"exploitation importantes |
50 % (faible charge) | 85% | 12,5% | Économies d"exploitation massives |
Les ventilateurs EC prennent en charge nativement les signaux analogiques standard 0-10 V. Ils acceptent également les entrées de modulation de largeur d"impulsion (PWM) prêtes à l"emploi. Cette capacité intégrée permet des ajustements fluides et dynamiques de la vitesse variable. Vous répondez instantanément à la demande de refroidissement exacte de l’installation. Vous ne gaspillez jamais d’énergie en refroidissant un espace pendant les heures creuses ou les saisons plus froides.
Tenez compte des limites techniques liées à l"association de moteurs à courant alternatif existants avec des variateurs de fréquence (VFD). Les VFD tentent de moduler artificiellement la vitesse des moteurs à courant alternatif en modifiant les fréquences. Cette combinaison introduit un bruit de moteur fort et audible dans l’espace de travail. Les VFD créent une distorsion harmonique nocive dans vos lignes électriques principales. Cette distorsion électrique accélère la dégradation physique des roulements au fil du temps. Vous êtes également confronté au coût d"investissement supplémentaire et à l"encombrement physique de l"unité VFD externe elle-même.
L’intégration du système de gestion du bâtiment (BMS) offre des avantages opérationnels majeurs. Les ventilateurs EC communiquent nativement via les protocoles Modbus standard. Ils transmettent les données RPM en temps réel aux contrôleurs centraux des installations. Ils suivent avec précision la consommation d’énergie réelle minute par minute. Ils signalent les données de panne immédiatement avant que des pannes catastrophiques ne se produisent. Ce niveau avancé de conformité et de surveillance simplifie considérablement la gestion des installations à grande échelle.
Protégez toujours vos câbles de commande basse tension pour éviter les interférences de signaux externes.
Mappez les codes d’erreur des ventilateurs directement dans votre système d’alarme central pour des temps de réponse de maintenance plus rapides.
Programmez un seuil minimum de régime de sécurité pour garantir un débit d"air adéquat sur les serpentins de refroidissement à tout moment.
Comparez étroitement la dégradation mécanique entre les deux technologies. Les ventilateurs EC sont entièrement dépourvus de balais de charbon physiques. Ces balais s"usent rapidement dans les moteurs à courant continu traditionnels et doivent être remplacés. Étant donné que les composants électroniques EC fonctionnent à une température nettement plus froide que les stators AC, la graisse des roulements internes dure plus longtemps. Vous prolongez considérablement la durée de vie globale des roulements. Des températures de fonctionnement plus froides sont directement corrélées à une diminution des pannes mécaniques au cours de l’année civile.
Décrivez les calendriers de maintenance réalistes pour les équipes de maintenance de vos installations. Les systèmes de climatisation nécessitent des inspections physiques fréquentes. Vous devez remplacer régulièrement les condensateurs de démarrage externes. Vous remplacez occasionnellement des variateurs externes défectueux. À l’inverse, les ventilateurs EC agissent comme une seule unité fonctionnelle scellée. Ils offrent une véritable fiabilité plug-and-play dans les usines actives.
Les modes de redondance et de défaillance sont extrêmement importants pour une disponibilité industrielle continue. L"électronique intégrée dans les moteurs EC fournit des protections logicielles actives intégrées. Ils s"arrêtent en toute sécurité lors d"événements soudains de surtension du réseau. Ils détectent instantanément les pannes de phase pour éviter les dommages internes aux enroulements. Ils surveillent les paramètres de surcharge thermique en interne pour éviter les incendies catastrophiques du moteur.
Tableau 1 : Matrice de comparaison de maintenance et de fiabilité
Focus sur les composants | Système AC hérité | Système EC moderne |
|---|---|---|
Balais / Commutateur | Aucun (Induction), mais très sensible à la chaleur de glissement | Aucun (commutation électronique), fonctionne exceptionnellement à basse température |
Condensateurs | Nécessite un remplacement périodique régulier | Intégration fluide et durée de vie élevée |
Protection contre les surcharges | Nécessite des relais externes et des disjoncteurs mécaniques | Surveillance numérique électronique intégrée |
Effort de maintenance typique | Élevé (graissage, échanges manuels de composants) | Faible (inspection visuelle de routine, nettoyage uniquement) |
Les contraintes physiques compliquent la modernisation des installations opérationnelles plus anciennes. Des différences de forme existent souvent entre les générations de moteurs. De nombreux remplacements EC modernes semblent mécaniquement interchangeables avec les composants existants. Cependant, vous devez vérifier attentivement la profondeur de la grille structurelle. Vous devez mesurer soigneusement l’alignement des supports de montage avant de commander des remplacements en gros. Un moteur de ventilateur en saillie peut bloquer les portes d’accès pour la maintenance cruciales.
Les mises à niveau électriques entraînent des coûts cachés lors de rénovations importantes des installations. Le passage à un système EC intelligent nécessite souvent de retirer de nouveaux câbles de données. Vous avez besoin d’un câblage de commande basse tension dédié pour utiliser pleinement les fonctionnalités de vitesse variable. Si vous fournissez uniquement l’alimentation principale, vous perdez le principal avantage en matière d’efficacité à charge partielle. Évaluez au préalable vos chemins de câbles existants pour garantir un espace de routage adéquat.
Évaluez avec diligence les risques d’indisponibilité des installations. Le remplacement des ventilateurs dans un refroidisseur d’air industriel actif arrête temporairement la réfrigération. Vous devez planifier soigneusement les arrêts de refroidissement localisés. Les usines de transformation des aliments et les entrepôts pharmaceutiques ne peuvent pas se permettre des pics de température inattendus. Planifiez les échanges strictement pendant les fenêtres de maintenance planifiées hors pointe.
Ignorant les exigences strictes en matière d"indice de protection IP pour les environnements de lavage chimique fréquents.
Ne pas mettre à jour les schémas des installations électriques après avoir retiré les anciens démarreurs de moteur externes.
Réutilisation du matériel de montage dégradé, qui provoque des vibrations excessives et une défaillance prématurée des roulements.
Les ingénieurs doivent évaluer soigneusement les paramètres du projet avant de spécifier des équipements lourds. Chaque installation moderne fonctionne sous des contraintes financières et environnementales uniques. Vous devez aligner vos choix matériels sur les réalités opérationnelles.
Voici quand vous devriez vous en tenir à la technologie AC traditionnelle :
Votre projet immédiat est confronté à des budgets de dépenses en capital initiaux extrêmement serrés.
Les applications nécessitent un fonctionnement marche/arrêt simple où une charge constante à 100 % reste légalement obligatoire. La vitesse variable ne présente ici aucun avantage financier.
Les environnements connaissent fréquemment une grave instabilité du réseau électrique. L’électronique EC embarquée sensible peut tomber en panne rapidement sans une filtration appropriée de l’alimentation externe.
Voici quand vous devez passer à la technologie EC :
Les systèmes gèrent des charges thermiques très variables nécessitant une modulation précise de la vitesse au quotidien.
Les installations à haute disponibilité fonctionnent en continu 24h/24 et 7j/7. Votre retour sur investissement énergétique se produit rapidement dans ces conditions exigeantes.
Les centres de données, les grandes usines de transformation alimentaire ou les entrepôts pharmaceutiques exigent une conformité environnementale stricte. L’intégration détaillée du BMS reste non négociable dans ces secteurs.
Le choix entre les technologies AC et EC détermine fortement les performances des installations. Il s’agit fondamentalement d’un choix entre des coûts matériels initiaux réduits et des coûts d’exploitation optimisés à long terme. La technologie EC domine entièrement les mesures d’efficacité à charge partielle. Il offre une intégration de contrôle supérieure tout en éliminant les dépendances matérielles externes. Cependant, les moteurs à courant alternatif existants servent toujours de manière fiable aux applications de base à charge continue dans des scénarios de niche spécifiques.
Nous vous recommandons de réaliser immédiatement un audit énergétique spécifique au site. Analysez soigneusement vos profils de charge thermique spécifiques. Calculez vos tarifs de services publics locaux exacts par rapport aux heures de fonctionnement annuelles projetées. Cette approche basée sur les données reste la prochaine étape définitive avant l’approvisionnement. La modernisation de votre réfrigération industrielle garantit une conformité réglementaire stricte et protège vos résultats contre la hausse des prix mondiaux de l’énergie.
R : La période de récupération varie généralement de 1 à 3 ans. Ce calendrier dépend fortement de votre durée de fonctionnement continue et des coûts d"électricité locaux. Les installations fonctionnant 24h/24 et 7j/7 bénéficient des retours financiers les plus rapides. Les économies proviennent directement des réductions d’énergie et de la diminution de la charge de refroidissement secondaire.
R : Oui, vous pouvez les exécuter facilement sans contrôleurs externes. La plupart des ventilateurs EC atteignent par défaut leur vitesse maximale s"ils ne détectent pas de signal de commande 0-10 V. Cependant, les faire fonctionner strictement à pleine vitesse annule leur principal avantage en matière d’efficacité à vitesse variable.
R : Les ventilateurs EC sont dotés d"indices de protection (IP) spécifiques. Vous devez sélectionner des modèles classés entre IP54 et IP68 pour les environnements de lavage chimique. Vous devez vérifier que la note exacte correspond aux protocoles de nettoyage de votre installation avant l"installation pour éviter les dégâts d"eau.
R : Les moteurs EC de haute qualité ne nécessitent généralement pas de blindage externe spécial. Des fabricants réputés construisent des filtres robustes directement dans le carter du moteur. Ces composants internes répondent automatiquement aux exigences de conformité standard CEM. Ils atténuent efficacement les interférences EMI et RFI sans nécessiter de matériel supplémentaire.
