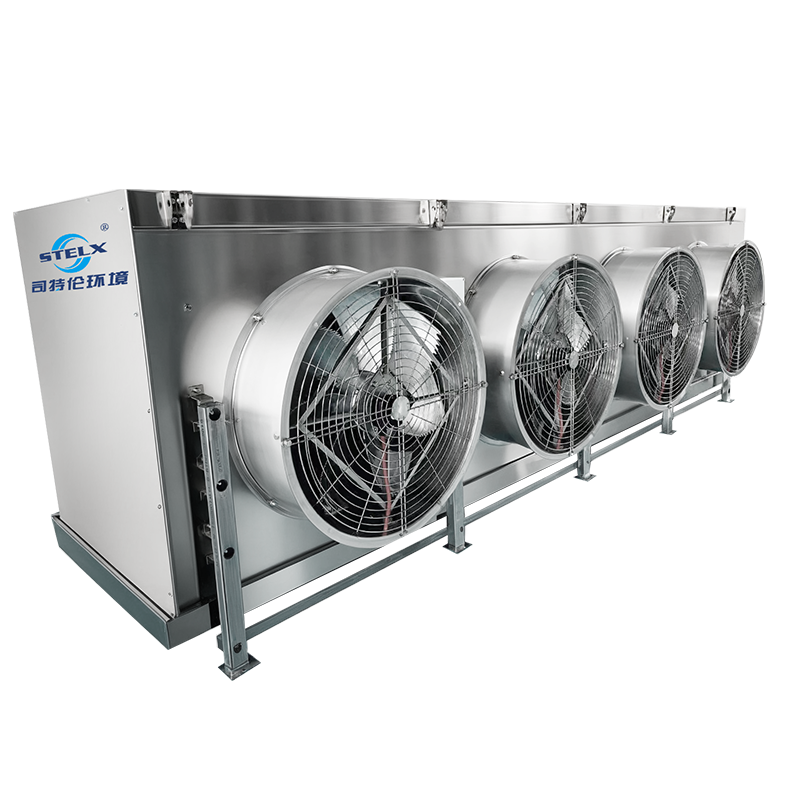

L’ évaporateur du congélateur rapide constitue le goulot d’étranglement critique dans toute opération de surgélation rapide. Les équipements de réfrigération commerciale standard ne peuvent tout simplement pas supporter les charges thermiques agressives que vous rencontrez ici. Ils échouent également rapidement sous l’intense accumulation de givre inhérente à la congélation industrielle. L’efficacité de l’évaporateur a un impact direct sur vos mesures opérationnelles les plus vitales. Ces mesures incluent le rendement global du produit et la durée totale du cycle. Des opérations de déroulement plus rapides minimisent la perte d’humidité nocive. Une mauvaise sélection de composants augmente inévitablement la dépense énergétique quotidienne. Une erreur compromet gravement la qualité du produit et prolonge inutilement les temps de congélation. Les opérateurs sont confrontés à une immense pression pour congeler les produits plus rapidement tout en maintenant des contrôles de sécurité stricts. Ce guide fournit un cadre basé sur l'ingénierie pour évaluer et spécifier les bons composants. Vous apprendrez à optimiser la conception des serpentins, le débit d'air du ventilateur et les capacités de dégivrage. Nous vous aiderons à sélectionner l’équipement idéal pour des applications commerciales rigoureuses.
La géométrie de la bobine dicte la tolérance au gel : un espacement plus large des ailettes (généralement 3 à 4 ailettes par pouce) n'est pas négociable pour maintenir le flux d'air lorsque le givre s'accumule pendant le cycle de congélation.
Le débit d'air dépasse la capacité brute : même le plus grand serpentin échouera si la sélection du ventilateur ne parvient pas à surmonter la pression statique élevée des palettes de produits densément emballées.
La sélection du dégivrage a un impact sur la disponibilité : le dégivrage au gaz chaud offre la récupération la plus rapide, mais des systèmes électriques ou hydrauliques peuvent être nécessaires en fonction de l'infrastructure de l'installation.
La spécification nécessite un calcul de charge totale : un évaporateur de surgélation efficace doit tenir compte simultanément de la chaleur sensible, de la chaleur latente et des charges thermiques de l'équipement.
Les environnements de refroidissement standard maintiennent efficacement des températures stables. Ils ne subissent pas de chocs thermiques soudains et massifs. La congélation rapide fonctionne selon des règles physiques totalement différentes. Vous devez faire baisser rapidement la température des produits. Les températures cibles chutent souvent de +70°F à -10°F en quelques heures. Cette chute de température extrême déclenche une libération massive d’humidité du produit. Le givre s’accumule presque instantanément sur les équipements environnants.
Le succès des opérations de pull-down dépend entièrement de la vitesse. Vous devez extraire rapidement la chaleur latente du cœur du produit. La chaleur sensible abaisse la température de l"article jusqu"à son point de congélation. La chaleur latente change l’état de l’eau à l’intérieur du produit en glace solide. L’élimination de la chaleur latente nécessite une capacité de réfrigération massive. Les surgélateurs consacrent l’essentiel de leur puissance à ce changement de phase spécifique.
Vous ne pouvez pas priver l’unité d’air tout en extrayant cette chaleur. Les évaporateurs standard utilisent des configurations de serpentins denses. Le givre traverse facilement les nageoires serrées. Ce blocage étouffe complètement l’alimentation en air nécessaire. L’ensemble du processus de congélation s’arrête lorsque l’air cesse de bouger.
La conformité réglementaire ajoute un autre niveau de complexité. Des agences comme la FDA et l"USDA imposent des règles de traitement strictes. Ils nécessitent des réductions rapides de la température à cœur dans toutes les catégories d’aliments.
Un refroidissement rapide limite le temps que les aliments passent dans la zone de danger bactérien.
La congélation rapide crée des cristaux de glace beaucoup plus petits dans le tissu du produit.
Des cristaux plus petits empêchent la rupture cellulaire et préservent l’intégrité structurelle.
Les articles correctement congelés conservent un maximum d’humidité lors de la décongélation.
Vous ne pouvez pas atteindre ces normes de sécurité en utilisant des équipements de stockage frigorifique conventionnels. Vous avez besoin de solutions de qualité industrielle conçues spécifiquement pour une extraction thermique rapide.
L’espacement des ailettes dicte fortement votre tolérance globale au gel. Des ailettes plus serrées offrent une plus grande surface totale d’échange thermique. Cependant, ils bloquent prématurément la circulation de l’air. Nous recommandons fortement un espacement variable ou large des ailettes. Un espacement de 3 à 4 FPI (ailettes par pouce) fonctionne généralement mieux. Cet espace plus large empêche un blocage rapide de l"air lors de charges lourdes. L"unité continue de transférer de la chaleur même si la glace s"accumule sur les surfaces métalliques.
Le dimensionnement des tubes a un impact direct sur la vitesse interne du réfrigérant. Vous devez gérer les chutes de pression internes avec soin. Un circuit approprié garantit des températures uniformes dans toute l’unité. Une unité mal circuitée développe des points chauds localisés. Un bien conçu serpentin de surgélation maintient un transfert de chaleur constant et agressif partout. La vitesse élevée du réfrigérant ramène également efficacement l’huile vers le compresseur.
La sélection des matériaux affecte directement la longévité et l’hygiène des composants. Nous évaluons ci-dessous trois options de construction principales.
Acier galvanisé : Ce matériau robuste constitue la norme industrielle traditionnelle. Il gère bien les violences physiques. Les systèmes à l'ammoniac reposent souvent sur des composants en acier galvanisé.
Aluminium et cuivre : Ces métaux sont nettement plus légers. Ils offrent une excellente conductivité thermique. Cependant, les environnements corrosifs nécessitent des revêtements époxy de protection spéciaux. Vous devez protéger ces métaux des sous-produits alimentaires acides.
Acier inoxydable : Vous en avez absolument besoin pour les lavages difficiles de qualité alimentaire. Les usines de transformation de viande et de fruits de mer utilisent des produits chimiques sanitaires lourds. L’acier inoxydable résiste parfaitement à ces abus chimiques quotidiens. Les inspecteurs recherchent ici des conceptions sans crevasses. Les bactéries se cachent dans les coins restreints. L'acier inoxydable de haute qualité permet un assainissement agressif de l'eau chaude sans rouiller.
Choisir le mauvais matériau de bobine entraîne une corrosion rapide. Le remplacement des bobines coûte des milliers de dollars en pièces et une perte de temps de production. Vous devez adapter strictement le matériau aux exigences environnementales de votre installation.
L’air à grande vitesse agit comme le principal véhicule d’évacuation de la chaleur. Vous devez constamment cibler des vitesses d’air agressives. Les normes d"ingénierie suggèrent des vitesses comprises entre 600 et 1 000 FPM (pieds par minute). Cette vitesse élevée brise efficacement la couche limite thermique. Une couche stagnante d’air isolant entoure normalement les produits chauds. L’air à grande vitesse élimine continuellement cette isolation.
La sélection des fans détermine ici votre succès ou votre échec. Les ventilateurs axiaux déplacent facilement d’énormes volumes d’air. Les ventilateurs centrifuges gèrent beaucoup mieux les pressions statiques sévères. L’empilement serré des produits crée une immense résistance physique. Les boîtes en carton et les films plastiques limitent considérablement la circulation de l’air. Vous devez évaluer vos types de ventilateurs par rapport à la densité réelle de vos palettes.
La distance de projection d’air est extrêmement importante. Les ventilateurs doivent pousser l’air froid jusqu’à la paroi arrière de la chambre. Si le jet d"air est insuffisant, les palettes arrière restent chaudes. Cela crée des lots inégaux. Comparons les configurations de ventilateurs de tirage et de soufflage à l"aide d"un résumé architectural.
Style de configuration | Caractéristiques de distribution d"air | Adéquation des applications |
|---|---|---|
Tirage à travers | Les ventilateurs aspirent l"air uniformément sur toute la face du serpentin. Cela maximise la zone de transfert de chaleur active. | Fortement préféré pour la surgélation industrielle en raison de la répartition uniforme du givre. |
Passage | Les ventilateurs poussent l"air directement dans le serpentin. Cela crée des zones localisées à grande vitesse. | Utile pour les vitesses de décharge extrêmes, mais risque d"utilisation inégale de la bobine et de gel inégal. |
Le placement du moteur introduit une pénalité thermique inévitable. Les moteurs de ventilateur génèrent constamment de la chaleur interne pendant leur fonctionnement. Cette chaleur supplémentaire s’ajoute directement à votre charge totale de réfrigération. Les grands ventilateurs industriels peuvent ajouter des charges thermiques importantes. Vous devez tenir compte de cette chaleur du moteur lors du calcul de la capacité totale du système. Placer les moteurs à l’extérieur du flux d’air est parfois utile. Cependant, les ventilateurs axiaux à entraînement direct se trouvent généralement directement dans la zone de congélation.
Le dégivrage introduit une pénalité thermique massive. Chaque minute passée à dégivrer équivaut à une perte de temps de production. L"appareil arrête de refroidir votre produit. Au lieu de cela, il génère activement de la chaleur pour faire fondre la glace accumulée. Vous devrez éliminer cette chaleur résiduelle ultérieurement. Le prochain cycle de congélation absorbe immédiatement cette charge supplémentaire. Les cycles de dégivrage fréquents détruisent vos mesures de débit quotidien.
Vous devez évaluer soigneusement votre système de dégivrage par rapport à votre calendrier opérationnel. Passez en revue les principales stratégies disponibles.
Stratégie de dégivrage | Principaux avantages | Inconvénients notables |
|---|---|---|
Dégivrage au gaz chaud | Méthode de compensation la plus rapide. Utilise la chaleur résiduelle du compresseur. Fait fondre le givre de l’intérieur vers l’extérieur. | Nécessite une tuyauterie de vanne complexe. Nécessite généralement une architecture de système multi-évaporateurs. |
Dégivrage électrique | Installation électrique simple. Dépense en capital initiale réduite. Composants hautement fiables. | Coût opérationnel quotidien élevé. Temps de récupération considérablement plus lents par rapport au gaz chaud. |
Dégivrage de l"eau | Très efficace pour les charges de gel extrêmement lourdes. Temps de cycle relativement rapides. | Introduit de l’eau liquide dans les zones inférieures à zéro. Nécessite un drainage strict pour éviter la glace au sol. |
Le dégivrage au gaz chaud domine généralement les grandes installations industrielles. Il pousse le gaz de décharge chaud directement dans les tubes froids. La glace tombe rapidement en grandes plaques. Cette méthode permet d"économiser une énergie électrique importante.
Le dégivrage électrique utilise des résistances chauffantes intégrées dans le bloc serpentin. Ces radiateurs consomment énormément d’énergie. Ils font également fondre la glace lentement de l"extérieur vers l"intérieur. Nous recommandons le dégivrage électrique uniquement pour les petites opérations.
Le dégivrage à l"eau pulvérise de l"eau directement sur les surfaces fines. Il élimine rapidement les épaisses accumulations de glace. Cependant, les conduites d’évacuation gèlent fréquemment. Les plombiers doivent incliner les tuyaux de drainage de manière agressive. Les bacs de récupération chauffants restent ici une nécessité absolue.
Un profil de charge précis évite les pannes opérationnelles coûteuses. Le dimensionnement d’un évaporateur pour la surgélation nécessite des données thermiques précises. Vous devez définir précisément la température d'entrée du produit. Vous avez également besoin de la température à cœur cible finale. Les ingénieurs ont besoin de la capacité thermique spécifique du produit. Les valeurs de chaleur latente changent en fonction de la teneur en eau. Enfin, établissez strictement votre temps de cycle requis.
Vous devez tenir compte de la résistance de l"emballage lors du dimensionnement de l"équipement. Le carton ondulé constitue un excellent isolant. Il emprisonne la chaleur à l’intérieur de la boîte. Vous ne pouvez pas ignorer cette résistance lors de vos calculs de charge.
Évitez à tout prix le piège à bobines sous-dimensionnées. La sous-spécification crée une boucle d’échec en cascade vicieuse. Premièrement, l’unité sous-dimensionnée se lie rapidement au gel. Ensuite, ce gel épais restreint entièrement la circulation de l’air nécessaire. Ensuite, les temps de congélation du cœur s’étendent considérablement au-delà de vos objectifs. En fin de compte, vous compromettez la qualité du produit et ne respectez pas les délais d’expédition.
L’intégration des installations présente des défis spatiaux importants. Vous devez considérer attentivement les hauteurs de plafond existantes. Les évaporateurs de grande capacité nécessitent un espace physique important. Les unités industrielles lourdes exigent un support structurel robuste de la part du toit. Les chariots élévateurs doivent avoir un espace libre suffisant sous l"équipement suspendu.
Appliquer des stratégies de présélection logiques lors de l’approvisionnement. Exigez des courbes de performances réelles du fabricant. Demandez des calculs de pression statique du béton en fonction de la taille spécifique de votre boîte. N"achetez pas d"équipement uniquement en fonction du tonnage nominal. Les valeurs nominales en BTU ne signifient rien dans les environnements hautement statiques. Vous avez besoin de performances garanties dans des conditions fortement givrées.
La sélection du meilleur évaporateur nécessite une évaluation technique stricte. Vous devez équilibrer le large espacement des ailettes et les ventilateurs à haute pression statique. Vous avez également besoin d’un mécanisme de dégivrage efficace adapté à votre installation. Le bon équipement évite des goulots d’étranglement opérationnels catastrophiques.
Concentrez-vous entièrement sur les composants conçus pour des environnements rigoureux. Donnez la priorité à une tolérance supérieure au gel et à un flux d’air agressif par rapport à la seule capacité brute du catalogue. Une unité massive échoue instantanément si elle ne peut pas respirer à travers des palettes denses.
Prenez des mesures immédiates pour protéger vos lignes de production. Consultez un ingénieur en réfrigération industrielle qualifié dès aujourd’hui. Demandez un calcul de charge thermique personnalisé basé sur les paramètres exacts de votre produit. Une ingénierie précise dès le départ évite des maux de tête sans fin plus tard. Ne laissez pas vos cycles de congélation deviner.
R : Les congélateurs de maintien maintiennent des températures stables grâce à un espacement serré des ailettes et à un débit d"air inférieur. En revanche, les surgélateurs éliminent activement les charges thermiques massives. Ils s"appuient sur un large espacement des ailettes et des ventilateurs à grande vitesse pour congeler les produits rapidement. Les surgélateurs agissent comme des outils de traitement actifs, tandis que les congélateurs fonctionnent uniquement comme des unités de stockage passives.
R : Vous multipliez le poids du produit par la chaleur spécifique et la différence de température. Ajoutez ensuite la chaleur latente du gel. Divisez ce total par votre temps de cycle requis. Enfin, ajoutez les charges de votre équipement interne, la chaleur du moteur du ventilateur et les charges d’infiltration des portes pour trouver la capacité de fonctionnement totale nécessaire.
R : La fréquence de dégivrage dépend fortement de l’humidité du produit et de la température d’entrée. En règle générale, les installations lancent le dégivrage entre chaque cycle de dynamitage. Vous pouvez également le déclencher automatiquement lorsque le débit d’air mesuré chute d’un pourcentage spécifique. Retarder trop longtemps le dégivrage augmente considérablement les temps de congélation de vos produits.
R : Le refroidissement par eau fait entièrement référence au côté condenseur de votre cycle de réfrigération. Cependant, vous devez toujours adapter précisément l"évaporateur à la capacité totale de l"unité de condensation. Vous devez également l"aligner sur les capacités de température d"aspiration saturée (SST) du système de compresseur pour garantir un fonctionnement efficace.
