Les systèmes automatisés de stockage et de récupération (ASRS) pour grandes baies maximisent de manière unique les empreintes verticales. Cependant, ils compliquent intrinsèquement la dynamique complexe de la réfrigération. Une mauvaise conception du flux d’air dans ces installations imposantes conduit rapidement à une stratification thermique. Il prolonge les cycles de gel et inflige de sévères pénalités énergétiques. Au stade de la décision critique lors de la mise à niveau d’une installation, la sélection de la bonne architecture de flux d’air est importante. C’est tout aussi critique que l’installation frigorifique elle-même. S"appuyer uniquement sur des calculs de refroidissement standard entraîne souvent des problèmes de performances. Vous ne pouvez pas ignorer la géométrie des rayonnages. Ce guide explique exactement comment évaluer et spécifier les conceptions optimales de congélateurs. Nous vous montrons comment garantir un flux d"air uniforme et répondre à des normes strictes de conformité énergétique. Vous apprendrez à fournir un retour sur investissement vérifiable dans des environnements difficiles. Un flux d’air correctement conçu protège votre inventaire et garantit des opérations quotidiennes cohérentes.
La circulation de l'air est entravée par les rayonnages à haute densité : le succès nécessite une gestion spécifique de l'espace de combustion et des configurations de jet de ventilateur pour pénétrer dans les structures ASRS.
L'emplacement de l'évaporateur détermine l'efficacité : les enceintes Penthouse par rapport aux unités suspendues au plafond entraînent des compromis structurels et d'entretien distincts.
La modélisation CFD est une condition préalable : la cartographie thermique prédictive évite des rénovations coûteuses en validant la dynamique du flux d'air avant la construction.
L'évaluation des fournisseurs doit se concentrer sur l'intégration : présélectionnez des entrepreneurs qui démontrent une expertise reliant les conceptions d'évaporateurs personnalisées à votre architecture de rayonnage spécifique et aux systèmes de réfrigération existants.
Les environnements à grande hauteur s"élèvent souvent à plus de 100 pieds de hauteur. Ils créent naturellement des microclimats très problématiques. L"air chaud monte naturellement vers le plafond. Les charges denses de produits bloquent physiquement les courants de convection naturelle. Sans distribution d’air optimisée, les installations souffrent lourdement des cycles courts. Un cycle court se produit lorsque l’air refroidi retourne prématurément à l’évaporateur. Il rebondit sur les palettes les plus proches au lieu de pénétrer dans les rayonnages. Cela crée une stratification thermique sévère sur différents niveaux verticaux.
Les conséquences opérationnelles ont eu de lourdes conséquences sur les résultats financiers. Vous observerez des temps de gel extrêmement incohérents selon les différentes positions des palettes. La qualité des produits se dégrade rapidement dans ces conditions. Cela augmente considérablement vos risques de conformité USDA et FDA. Les régulateurs surveillent strictement les objectifs de température centrale. La congélation lente endommage les structures cellulaires des produits alimentaires sensibles. La perte d’humidité ruine le poids et l’attrait visuel du produit.
De plus, une mauvaise circulation de l’air accélère la dangereuse accumulation de givre. Le givre s"accumule rapidement sur les grues ASRS. Il bloque les capteurs optiques et les rails sensibles. Cela entraîne des arrêts mécaniques fréquents et coûteux. Vos équipes de maintenance passent des heures à dégivrer manuellement les équipements. Pendant ce temps, les compresseurs doivent travailler beaucoup plus dur. Ils tentent de compenser une mauvaise circulation de l"air. Ils consomment continuellement un ampérage excessif. Cela fait augmenter vos coûts mensuels de services publics de façon exponentielle.
Une correctement conçue chambre de surgélation doit résoudre entièrement ces problèmes de physique. Il doit atteindre parfaitement des objectifs de température à cœur uniformes. Il doit atteindre ces objectifs dans des délais de production très précis. De plus, il doit utiliser la puissance du moteur du ventilateur la plus faible possible. Cela garantit une longévité optimale du système et réduit considérablement les frais électriques.

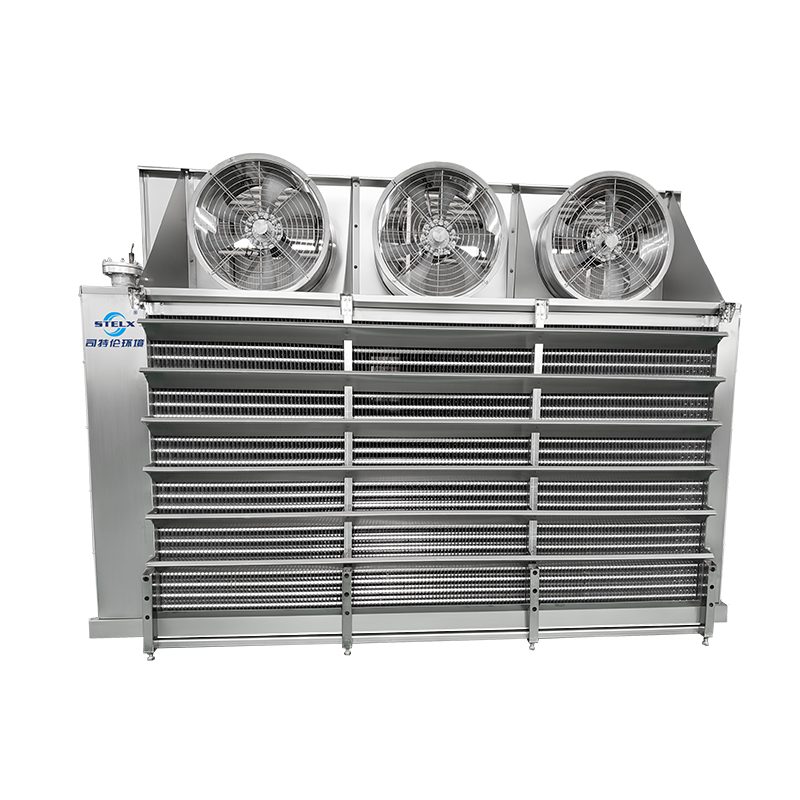

La sélection des bons composants mécaniques dicte le succès global de votre système. La sélection de l’évaporateur et la conception du serpentin constituent la base structurelle. Vous devez évaluer soigneusement l’espacement des ailerons. Basez cette décision cruciale sur la charge d’humidité spécifique de l’installation. Un espacement plus large des ailettes minimise le pontage rapide du gel. Cela réduit considérablement vos cycles de dégivrage quotidiens. Vous devez également évaluer différentes architectures d’alimentation en réfrigération. L'expansion directe (DX) offre des charges initiales de réfrigérant inférieures. Cependant, les systèmes de suralimentation en liquide inondé excellent dans les applications à grande échelle. Ils offrent des taux de transfert de chaleur largement supérieurs. Cela les rend idéaux pour un congélateur industriel.
Les performances du ventilateur déterminent la pénétration réelle de l’air. Les aménagements à grande hauteur nécessitent un équipement hautement spécialisé. Vous avez besoin de ventilateurs robustes à haute pression statique. Ils forcent l’air lourd, sous zéro, à travers des charges de palettes incroyablement denses. Les ventilateurs axiaux standards échouent tout simplement dans ces environnements. La résistance statique s"avère trop élevée. Vous devez également évaluer la capacité des entraînements à fréquence variable (VFD). Les VFD permettent un fonctionnement précis à charge partielle. Ils réduisent considérablement la consommation d’énergie pendant les périodes de maintien. Une fois le cycle de souffle initial terminé, vous n’avez pas besoin de la pleine vitesse. Faire tourner les ventilateurs à pleine vitesse gaspille constamment une immense énergie.
Le placement des équipements a un impact direct sur la structure de votre bâtiment. Cela impose également un accès à la maintenance à long terme. Vous choisissez généralement entre les enceintes penthouse et les configurations suspendues au plafond. Chacun comporte des compromis d’ingénierie distincts.
Modèle de configuration | Principaux avantages | Inconvénients notables |
|---|---|---|
Évaporateurs Penthouse | Ne consomme pas d"espace rack. La maintenance s’effectue en toute sécurité en dehors de la zone froide. | Nécessite un renforcement structurel important du toit. Coûts initiaux de conduits plus élevés. |
Unités suspendues au plafond/en rack | Diminution de l’investissement initial en capital. Fournit une application directe d’air sur les palettes. | Consomme des positions de palettes de grande valeur. Expose les équipes de maintenance à des froids extrêmes. |
Les rayonnages ASRS denses bloquent complètement les chemins de circulation d’air standard. Vous devez optimiser l"aérodynamisme interne pour obtenir un gel rapide. La gestion de l’espace des conduits de fumée nécessite une précision structurelle extrême. Les espaces transversaux et longitudinaux du conduit de fumée doivent s’aligner exactement sur la trajectoire du jet du ventilateur. Le désalignement crée des souffleries localisées. L’air à grande vitesse contourne simplement entièrement votre produit. Il suit le chemin de moindre résistance.
Considérez ces étapes critiques pour l’alignement des rayonnages :
Exigez dès le plus tôt des tolérances de dégagement minimales de la part de votre fournisseur de rayonnages. Ciblez 3 à 6 pouces strictement pour tous les conduits verticaux.
Auditez les marges de porte-à-faux attendues des palettes. L’excès de film rétractable ou le surplomb du carton bloque physiquement les conduits verticaux.
Synchronisez les chemins de fonctionnement automatisés des grues. Évitez d"obstruer les flux d"air principaux pendant les cycles de refroidissement les plus intenses.
La conception du plénum et du déflecteur contrôle physiquement le passage de l"air. Utiliser des faux plafonds structurels et des plénums de refoulement. Ils guident l"air à grande vitesse directement dans la matrice de la palette. Mettez en place des déflecteurs d’air de retour robustes. Les déflecteurs forcent le retour de l"air directement à travers les boîtes de produits. Ils empêchent l"air froid de court-circuiter paresseusement le dessus du rayonnage. Un déflecteur approprié garantit une évacuation uniforme de la chaleur de chaque niveau.
La dynamique des fluides computationnelle (CFD) change complètement le paysage de l’ingénierie. Exigez toujours des fournisseurs qu'ils fournissent une modélisation CFD pendant la phase de proposition initiale. Le CFD fournit une validation empirique et visuelle de la vitesse de l'air. Il cartographie les gradients de température exacts dans l'ensemble du congélateur rapide de l'entrepôt frigorifique . Cette technologie élimine les incertitudes architecturales coûteuses. Il visualise exactement comment l'air interagit avec votre charge de produit spécifique. La cartographie thermique prédictive évite des rénovations désastreuses une fois la construction terminée.
Les installations modernes de grande hauteur doivent équilibrer soigneusement la puissance de refroidissement brute. Vous êtes confronté à des codes énergétiques nationaux et régionaux stricts. Assurez-vous que votre conception est strictement conforme aux réglementations du DOE. Les codes régionaux, tels que le California Title 24, dictent des minimums stricts d’efficacité des ventilateurs. Évaluez l’efficacité du cycle de vie à l’aide de modèles énergétiques empiriques. Évitez de vous fier aux allégations marketing du meilleur scénario des fournisseurs d’équipement. La modélisation du monde réel révèle vos charges opérationnelles réelles.
La gestion du cycle de dégivrage impacte fortement votre efficacité au quotidien. Comparez soigneusement les méthodes de dégivrage au gaz chaud et électriques. Le gaz chaud reste très efficace pour les grandes centrales à ammoniac ou à CO2. Il utilise la chaleur perdue du compresseur de manière très efficace. Il fait fondre rapidement la glace en spirale de l’intérieur vers l’extérieur. Le dégivrage électrique pourrait ne rester viable que pour des circuits plus petits et complètement isolés. Il consomme constamment un ampérage important. Cela introduit une chaleur résistive inutile dans l’espace.
Implémentez des contrôles avancés de dégivrage à la demande. Le dégivrage piloté par capteur repose uniquement sur l'accumulation réelle de givre. Il ignore intelligemment les minuteries mécaniques arbitraires. Cela évite l'introduction inutile de chaleur dans le surgélateur hautement sophistiqué de l'entrepôt . Les capteurs de gel détectent des chutes de pression statique mineures à travers les ailettes du serpentin. Ils lancent des cycles de dégivrage uniquement lorsque la charge de glace l'exige physiquement. Cette stratégie automatisée permet d'économiser des milliers de dollars en dépenses annuelles de services publics. Il stabilise également considérablement la température ambiante.
Les installations complexes à grande hauteur comportent des risques d"intégration distincts. Des disparités structurelles se produisent fréquemment pendant la phase de conception. Les unités Penthouse nécessitent un renforcement massif des charges sur le toit. Ils contiennent des serpentins lourds, des ventilateurs et des boîtiers en acier de construction. Ne pas parvenir à une telle ingénierie à un stade précoce retarde les projets de construction de plusieurs mois.
Les échecs d’intégration affectent de nombreuses versions modernes. Un manque de communication entre le fournisseur de rayonnages ASRS et le frigoriste est un désastre absolu. Les flux d’air bloqués détruisent immédiatement les temps de congélation. De plus, le sous-dimensionnement de la capacité de l’usine centrale entraîne des pannes en cascade à l’échelle du système. Les ingénieurs ne parviennent souvent pas à prendre en compte les pics de charge massifs. Un cycle de congélation exige une puissance extrême et soudaine de la part des compresseurs existants. Cela peut priver d’autres salles de stockage opérationnelles du refroidissement nécessaire.
Utilisez des critères de présélection stricts pour vos partenaires de conception-construction. Posez-leur ces questions techniques spécifiques :
Possèdent-ils des études de cas documentées sur les déploiements ASRS à grande hauteur ?
Peuvent-ils fournir des calculs d’efficacité transparents ? Ils doivent équilibrer la puissance du ventilateur de l’évaporateur directement avec la puissance du compresseur.
Gèrent-ils toutes les intégrations de contrôles et la programmation des automates en interne ?
Le système doit communiquer de manière transparente avec votre système de gestion d"entrepôt (WMS). Le WMS doit signaler à l’automate de réfrigération l’arrivée de palettes chaudes. Demandez immédiatement un audit de site d’ingénierie. Exigez une simulation CFD préliminaire basée spécifiquement sur la configuration de rayonnage que vous proposez. Complétez cette étape essentielle avant de finaliser tout achat d’équipement.
La conception d’un système de réfrigération à stockage en grande hauteur nécessite une gestion précise de l’air. Cela va bien au-delà du calcul de la puissance de refroidissement brute. Le succès du système dépend de l’intégration parfaite du placement de l’évaporateur, de la statique du ventilateur et de la géométrie des rayonnages.
Basez toutes les décisions d’approvisionnement uniquement sur la modélisation prédictive CFD.
Concentrez-vous strictement sur la validation énergétique empirique plutôt que sur des fiches marketing de base.
Assurez une intégration parfaite des API entre votre WMS et vos commandes de réfrigération.
Privilégiez un alignement strict de l’espace de combustion pour garantir le respect de la température à cœur.
Agissez avant de finaliser les plans de vos installations. Contactez notre équipe d’experts en ingénierie frigorifique dès aujourd’hui. Nous fournissons des évaluations techniques complètes de votre plan de conception d’entrepôt frigorifique à grande hauteur. Laissez-nous valider votre stratégie de flux d"air spécifique avant de construire.
R : Cela varie considérablement selon la conception spécifique. Cependant, cela nécessite généralement des ventilateurs hautement statiques capables de projeter plus de 100 pieds. Vous devez soutenir ces fans avec des conceptions de plénum ciblées. Cela maintient une vitesse d’air appropriée en profondeur à travers la structure dense des rayonnages.
R : Les structures ASRS sont nettement plus denses et beaucoup plus hautes. Ils utilisent souvent des grues automatisées. Ces grues perturbent complètement les chemins de circulation d’air traditionnels. Cette densité nécessite un alignement vertical et horizontal très précis des espaces de combustion. Cela rend la modélisation CFD absolument obligatoire.
R : Pour les opérations industrielles à grande échelle, oui. Ils récupèrent efficacement les espaces de palettes perdus. Cela maximise votre densité totale de stockage. Ils améliorent également considérablement la sécurité de la maintenance. Les techniciens entretiennent les unités à l"extérieur, les gardant à l"écart des environnements dangereux sous zéro.
