Lorsqu’il s’agit de conception d’entrepôts frigorifiques, le choix d’un refroidisseur d’air industriel est souvent sous-estimé. Dans la pratique, cependant, il s’agit de l’une des décisions les plus critiques qui affectent directement la stabilité de la température, la qualité du produit et les coûts d’exploitation à long terme.
D'un point de vue technique, choisir le bon refroidisseur d'unité ne consiste pas à choisir un modèle dans un catalogue. Cela nécessite une compréhension claire de la thermodynamique, du comportement du flux d’air et du cas d’utilisation réel de l’installation.
Cet article décrit le processus de sélection basé sur une logique d'ingénierie réelle plutôt que sur des lignes directrices génériques.

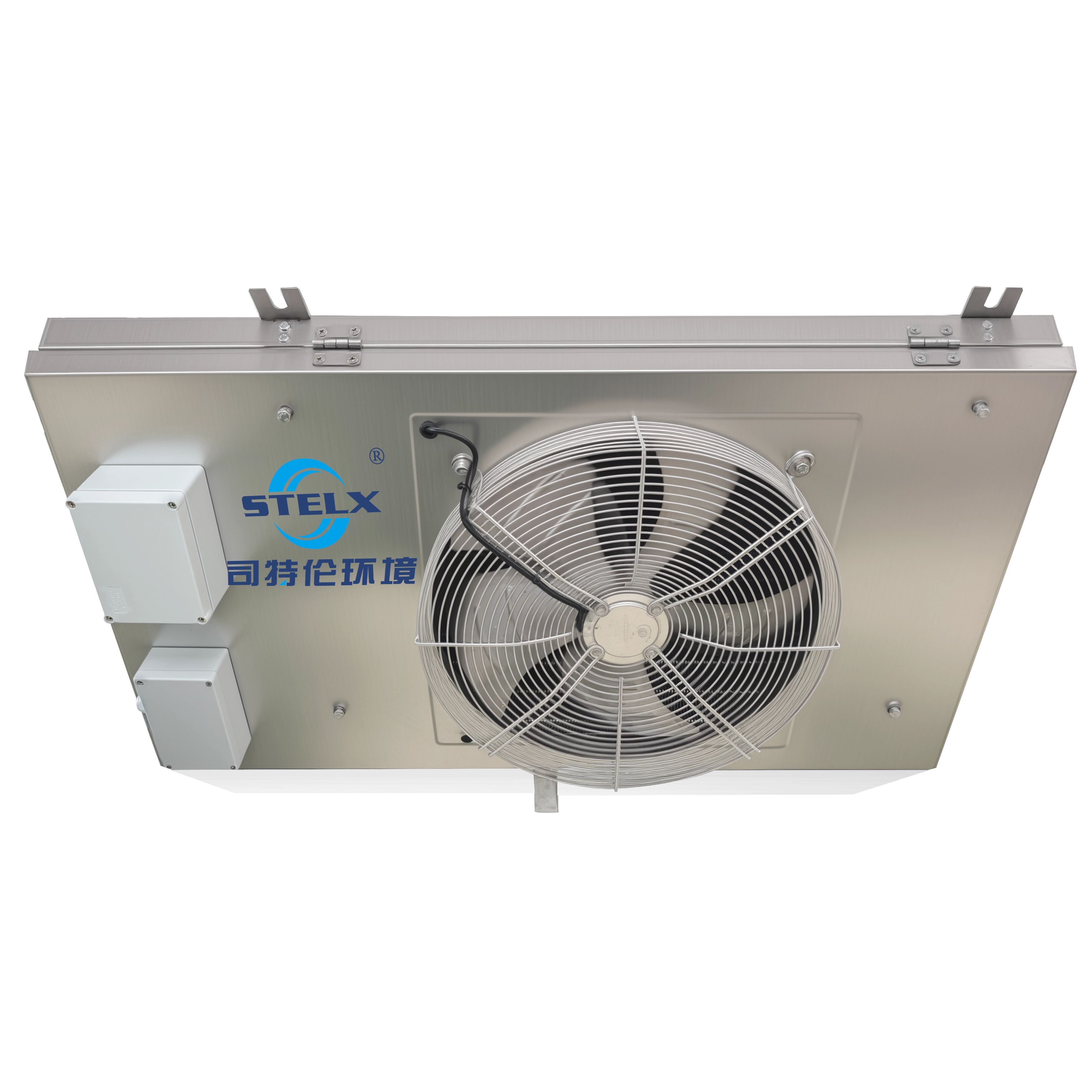

Un refroidisseur d'air industriel (évaporateur) est chargé d'évacuer la chaleur de la pièce et de maintenir les conditions de stockage souhaitées. Bien que le système de réfrigération fournisse la capacité de refroidissement, c’est le refroidisseur d’air qui fournit réellement cette capacité dans l’espace.
Cette distinction est importante.
Un système peut avoir une capacité théorique suffisante, mais si le refroidisseur d’air est mal sélectionné, vous serez toujours confronté à des problèmes tels que :
Répartition inégale de la température
Formation excessive de givre
Déshydratation du produit
Consommation d'énergie élevée
Avant de sélectionner un équipement, les conditions réelles de fonctionnement doivent être clairement définies.
Cela comprend :
Température ambiante (par exemple, 0°C, -18°C, -30°C)
Type de produit (viande, fruits de mer, légumes, produits laitiers)
Volume de chargement quotidien
Fréquence d'ouverture des portes
Temps de descente requis
Par exemple, un congélateur stockant de la viande conditionnée se comporte très différemment d’une chambre froide à légumes, même si la taille de la pièce est identique.
Ignorer ces différences est l’une des erreurs de conception les plus courantes.
De nombreux ingénieurs se concentrent sur la capacité de refroidissement mais négligent la conception du flux d’air.
En réalité, le débit d’air détermine l’efficacité avec laquelle le refroidissement est distribué dans la pièce.
Les principales considérations comprennent :
Un débit d'air élevé améliore le transfert de chaleur mais peut provoquer une déshydratation
Un faible débit d'air protège l'humidité du produit mais risque une stratification de la température
L’air doit atteindre le fond de la pièce sans créer de zones mortes. Ceci est particulièrement important dans les entrepôts de stockage longs ou à stockage élevé.
Une mauvaise disposition du flux d'air peut conduire à des cycles courts, où l'air froid retourne directement à l'unité sans circuler dans l'espace.
En pratique, obtenir un flux d’air uniforme est souvent plus difficile que calculer la charge de refroidissement.
L'espacement des ailettes joue un rôle essentiel dans le fonctionnement de l'évaporateur au fil du temps.
Dans les environnements à basse température, l’accumulation de givre est inévitable. Si l’espacement des ailettes est trop étroit, le givre bloquera rapidement le flux d’air et réduira l’efficacité.
Directives d'ingénierie typiques :
4–6 mm : pièces à haute température (au-dessus de 0°C)
6–8 mm : stockage frigorifique à moyenne température
9 à 12 mm ou plus : congélateurs à basse température
Cependant, ce ne sont que des points de départ.
Dans les installations très humides ou où les portes s'ouvrent fréquemment, un espacement des ailettes encore plus grand peut être nécessaire.
Le dégivrage n’est pas seulement une fonction de maintenance : il fait partie de la conception du système.
Le choix entre un dégivrage électrique, un dégivrage à gaz chaud ou un dégivrage à eau dépend :
Température ambiante
Configuration du système
Considérations relatives aux coûts énergétiques
Le dégivrage au gaz chaud est généralement plus économe en énergie pour les grands systèmes industriels, mais il nécessite une conception minutieuse des canalisations.
Le dégivrage électrique est plus simple mais peut augmenter considérablement la consommation électrique.
Une mauvaise conception du dégivrage entraîne souvent :
Accumulation de glace
Débit d'air réduit
Augmentation des coûts d’exploitation
Différents produits nécessitent des environnements de stockage différents.
Nécessite des températures basses et stables
Débit d'air modéré pour éviter le séchage de la surface
Sensible à la déshydratation
Nécessite un faible débit d’air et une humidité plus élevée
Débit d'air élevé acceptable
Concentrez-vous sur l’évacuation rapide de la chaleur
Une erreur courante consiste à utiliser la même conception de refroidisseur d’air pour toutes les applications.
D'un point de vue technique, cette approche donne rarement des résultats optimaux.
Même le meilleur équipement peut fonctionner mal s’il est mal installé.
Les principes clés de mise en page comprennent :
Évitez de placer les unités directement les unes en face des autres
Assurer un espacement suffisant entre les unités
Empêcher l'obstruction du flux d'air par les systèmes de rayonnages
Aligner le flux d'air avec la géométrie de la pièce
Dans les grandes installations de stockage frigorifique, la modélisation informatique du flux d’air est parfois utilisée pour optimiser l’agencement.
Dans les petits projets, l’expérience et les règles pratiques jouent toujours un rôle majeur.
L'efficacité énergétique devient de plus en plus importante, en particulier en Europe et sur les marchés développés.
Plusieurs choix de conception peuvent avoir un impact significatif sur la consommation énergétique :
Les ventilateurs à commutation électronique offrent :
Contrôle de vitesse variable
Consommation d’énergie réduite
Niveaux de bruit réduits
Même une légère augmentation de la température d’évaporation peut améliorer l’efficacité du système.
Une conception appropriée du serpentin améliore le transfert de chaleur et réduit la charge du compresseur.
Du point de vue du cycle de vie, la fiabilité est tout aussi importante que la performance.
Un refroidisseur d’air bien conçu doit permettre :
Nettoyage facile
Composants accessibles
Matériaux durables (surtout dans les environnements corrosifs)
Dans les environnements de transformation des aliments, la conception hygiénique est particulièrement critique.
Des boîtiers en acier inoxydable et des systèmes de drainage appropriés sont souvent nécessaires.
1
2
3
La sélection d'un refroidisseur d'air industriel n'est pas une tâche purement technique : c'est un équilibre entre la thermodynamique, les exigences du produit et les réalités opérationnelles.
Dans de nombreux projets, les problèmes attribués au système de réfrigération sont en réalité causés par une sélection ou une disposition inappropriée du refroidisseur d'air.
Adopter une approche davantage axée sur l'ingénierie au stade de la conception peut éviter des problèmes coûteux par la suite.
Pour les entreprises opérant sur des marchés exigeants comme l’Europe ou le Moyen-Orient, où les normes d’efficacité énergétique et de fiabilité sont élevées, cela devient encore plus critique.
