Il y a une question qui revient à plusieurs reprises lors de la sélection d’un équipement de réfrigération :
"J"ai besoin d"un évaporateur d"une capacité de 100 kW. Quel modèle dois-je acheter ?"
Cela ressemble à une question d’achat simple.
Ce n"est pas.
Un ingénieur frigoriste qui examine uniquement la capacité de refroidissement peut trouver plusieurs évaporateurs d"une puissance nominale d"environ 100 kW. Sur le papier, ils semblent interchangeables.
En pratique, leurs performances peuvent être très différentes.
La raison est simple : la capacité de refroidissement est toujours liée aux conditions de fonctionnement.
Un évaporateur évalué à 100 kW dans un ensemble de conditions ne fournit pas automatiquement 100 kW dans une autre.
Les variables les plus importantes comprennent :
Température ambiante
Température d"évaporation
Différence de température, ou TD
Réfrigérant
Flux d"air
Espacement des ailerons
Surface de la bobine
Distribution de réfrigérant
Conditions de gel
Cycle de dégivrage
Ceci est particulièrement important lors de la sélection d'un refroidisseur d'air industriel pour une grande chambre froide, une usine de transformation des aliments, un congélateur rapide ou un système de réfrigération industrielle.
La question ne devrait donc pas être :
"Combien de kilowatts ce refroidisseur d"air fournit-il ?"
Une meilleure question est :
"Quelle capacité de refroidissement ce refroidisseur d"air fournit-il dans mes conditions de fonctionnement réelles ?"
Cette distinction peut changer toute la sélection d’équipement.
Lors de la sélection de l"évaporateur, TD fait généralement référence à la différence de température entre l"air ambiant et la température d"évaporation du réfrigérant.
Pour un exemple simplifié, supposons qu"une chambre froide fonctionne à :
Température ambiante 0°C
et le réfrigérant s"évapore à :
-8°C
Le TD nominal serait d’environ :
8K
Si la même pièce fonctionnait avec une température d"évaporation de -10°C, le TD augmenterait jusqu"à environ 10 K.
Cela peut sembler être un petit changement.
D’un point de vue technique, c’est important.
Les performances de transfert de chaleur de l"évaporateur, la surface requise, les conditions d"humidité, l"efficacité du compresseur et la qualité du produit peuvent tous être affectés.
C"est pourquoi les ingénieurs expérimentés ne sélectionnent pas un évaporateur industriel uniquement en fonction de la température ambiante.
La relation de base entre le transfert de chaleur est familière aux ingénieurs frigoristes :
Capacité de refroidissement = coefficient de transfert de chaleur × surface de transfert de chaleur × différence de température effective
En termes simplifiés, l’augmentation de la différence de température fournit une force motrice plus forte pour le transfert de chaleur.
Cela signifie qu"un évaporateur fonctionnant avec un TD plus grand peut souvent atteindre une capacité de refroidissement donnée avec moins de surface de transfert de chaleur.
Cela semble attrayant.
Et parfois c"est le cas.
Un évaporateur plus petit peut signifier :
Coût d’équipement initial réduit
Empreinte physique réduite
Moins de matière
Un investissement potentiellement inférieur
Mais il y a un compromis.
Une température d"évaporation plus basse signifie que le compresseur doit fonctionner à une pression d"aspiration plus faible.
Cela augmente généralement le taux de compression et peut réduire l"efficacité du système.
La question devient donc :
Est-il préférable d"acheter un évaporateur plus petit et de fonctionner à une température d"évaporation plus basse, ou d"installer un évaporateur plus grand et de fonctionner à une température d"évaporation plus élevée ?
Pour les projets de réfrigération industrielle sérieux, il s’agit d’une décision basée sur le coût du cycle de vie et non simplement sur le coût des composants.
C’est l’une des idées les plus importantes dans la sélection d’un évaporateur.
Un évaporateur ne consomme pas d’électricité à lui seul de la même manière qu’un compresseur.
Mais sa conception peut fortement influencer la consommation énergétique du compresseur.
Considérons deux conceptions possibles pour une chambre froide.
Température ambiante : 0°C
Température d"évaporation : -10°C
TD : environ 10 K
Température ambiante : 0°C
Température d"évaporation : -6°C
TD : environ 6K
La conception A peut nécessiter moins de surface d’évaporateur pour la même charge de refroidissement nominale.
La conception B peut nécessiter un évaporateur plus grand.
À première vue, le modèle A peut paraître plus économique.
Mais la conception B permet au système de réfrigération de fonctionner à une température d"aspiration plus élevée.
En fonction de la conception complète du système, cela peut améliorer l’efficacité du compresseur et réduire la consommation d’énergie.
L"investissement supplémentaire en surface de l"évaporateur peut donc être rentabilisé au fil des années de fonctionnement.
C'est pourquoi un frigoriste expérimenté évalue ensemble l'évaporateur et le compresseur..
C’est l’une des leçons d’achat les plus importantes dans le domaine de la réfrigération industrielle.
Supposons qu"un fournisseur d"équipement propose deux devis.
Refroidisseur d"air plus petit.
Prix inférieur.
Température d"évaporation plus basse.
Refroidisseur d"air plus grand.
Prix plus élevé.
Température d"évaporation plus élevée.
Un service achats comparant uniquement les prix des équipements peut naturellement préférer le fournisseur A.
Mais si le fournisseur B permet au système de réfrigération de fonctionner plus efficacement sur 5, 10 ou 15 ans, la différence de prix initiale pourrait devenir presque sans importance.
Les équipements de réfrigération industrielle sont un atout à long terme.
La consommation d"énergie, l"entretien, le dégivrage, la qualité du produit et les heures de fonctionnement du compresseur peuvent tous dépasser de manière significative le prix d"achat d"origine de l"évaporateur.
C"est pourquoi le coût du cycle de vie doit être pris en compte chaque fois que l"application est suffisamment importante pour justifier une ingénierie détaillée.
L’un des moyens les plus simples de faire une comparaison incorrecte des évaporateurs consiste à mettre deux chiffres de capacité l’un à côté de l’autre.
Par exemple:
Refroidisseur d"air | Capacité nominale |
|---|---|
Modèle A | 100 kW |
Modèle B | 105 kW |
Il semble que le modèle B soit meilleur.
Mais que se passerait-il si :
Le modèle A est évalué à 10 000 TD ?
Le modèle B est évalué à 7 K TD ?
On utilise un réfrigérant différent ?
Le flux d"air est différent ?
La note suppose une bobine propre ?
La chute de pression côté réfrigérant est sensiblement différente ?
Les deux chiffres ne sont plus directement comparables.
Un devis professionnel doit donc clairement identifier les conditions derrière la capacité.
Au minimum, une comparaison technique doit prendre en compte :
Température ambiante
Température d"évaporation
Réfrigérant
État de l"entrée d"air
État de la sortie d"air
Humidité relative le cas échéant
Flux d"air
État de dégivrage
Définition de la capacité
Sans cette information, un nombre nominal de kW peut être trompeur.
L’efficacité énergétique n’est pas la seule raison pour laquelle les ingénieurs doivent faire preuve de prudence avec TD.
La température de la surface de l’évaporateur influence également l’élimination de l’humidité de l’air ambiant.
Un serpentin plus froid peut éliminer plus d’humidité de l’air.
Cela peut être souhaitable dans certaines applications.
Cela peut également être indésirable chez d’autres.
Pensez aux légumes frais.
Le système de réfrigération doit évacuer la chaleur tout en préservant la qualité du produit.
Une déshumidification excessive peut contribuer à :
Perte de poids du produit
Séchage superficiel
Apparence réduite
Durée de conservation plus courte
C’est l’une des raisons pour lesquelles les applications de stockage à forte humidité nécessitent souvent une philosophie d’évaporation différente de celle des chambres de congélation conventionnelles.
L’objectif n’est pas simplement de rendre l’air plus froid.
Il s"agit de maintenir un environnement correct autour du produit.
Imaginez un local de stockage de légumes fonctionnant à environ 0°C avec une humidité relative élevée.
Le client peut vouloir :
Température stable
Humidité élevée
Flux d"air doux
Déshydratation minimale du produit
Choisir un évaporateur uniquement parce qu"il fournit le kW requis peut produire un résultat indésirable si le serpentin fonctionne à une température d"évaporation inutilement basse.
Le système peut techniquement atteindre la température ambiante cible.
Mais l"environnement du produit peut être erroné.
C'est pourquoi le bon évaporateur frigorifique doit être sélectionné en fonction de l'application plutôt que simplement en fonction de la charge de réfrigération.
Considérons maintenant un congélateur fonctionnant à -30°C ou moins.
Les priorités changent.
Le système peut avoir besoin de :
Capacité frigorifique élevée
Forte circulation de l"air
Résistance au gel
Dégivrage fiable
Espacement approprié des ailettes
Jet d"air suffisant
Ici, un TD plus grand peut sembler intéressant car il peut réduire la surface de bobine requise.
Mais des températures d"évaporation très basses peuvent augmenter considérablement la charge de travail du compresseur.
Le bon équilibre devient particulièrement important dans les surgélateurs et les applications de congélation industrielle.
Pour ces systèmes, la conception de l’évaporateur doit souvent prendre en compte l’ensemble de l’architecture de réfrigération plutôt que de traiter le refroidisseur d’air comme un composant isolé.
Il n’existe pas de TD unique idéal pour chaque chambre froide.
Un local à légumes réfrigéré, un local de stockage de viande, un entrepôt congelé et un congélateur rapide ont des exigences complètement différentes.
Une approche d"ingénierie simplifiée pourrait être :
Stockage à haute température
Se concentrer sur:
Température d"évaporation élevée
Rétention d"humidité
Flux d"air doux
Qualité du produit
Stockage congelé
Se concentrer sur:
Tolérance au gel
Flux d"air stable
Performances de dégivrage
Efficacité énergétique
Congélation rapide
Se concentrer sur:
Évacuation rapide de la chaleur
Grand débit d"air
Basse température de fonctionnement
Résistance au gel de la bobine
Température à cœur du produit
La configuration optimale de l’évaporateur change en conséquence.
Une façon utile de réfléchir au choix d’un évaporateur est d’imaginer une balance.
D"un côté :
Bobine plus petite + TD plus grand
De l"autre :
Bobine plus grande + TD plus petit
La première approche peut réduire la taille des équipements.
Le second peut supporter une température d’évaporation plus élevée.
Ni l’une ni l’autre n’est universellement correcte.
Le point optimal dépend :
Prix de l"électricité
Efficacité du compresseur
Heures d"ouverture
Espace d"installation disponible
Budget initial d"équipement
Exigences du produit
Réfrigérant
Stratégie de maintenance
Pour une installation fonctionnant seulement quelques heures par semaine, les aspects économiques peuvent être différents de ceux d"un centre de distribution de produits surgelés ouvert 24h/24 et 7j/7.
C"est pourquoi la conception de la réfrigération industrielle doit toujours prendre en compte le profil de fonctionnement.
Plutôt que de commencer par un catalogue, un ingénieur expérimenté commence normalement par le projet.
Le processus pourrait ressembler à ceci :
Qu’est-ce qui est stocké ou traité ?
A quelle température entre-t-il ?
Quelle température doit-il atteindre ?
Déterminer:
Température ambiante
Dimensions
Isolation
Fréquence de porte
Humidité
Infiltrations d"air
Calculer:
Chargement du produit
Charge de transmission
Charge d"infiltration
Charge interne
Charge d"équipement
Marge de sécurité
Déterminez un approprié :
Température d"évaporation
Température de condensation
Surchauffer
État du réfrigérant
Ce n"est que maintenant que l"ingénieur doit déterminer :
Taille de la bobine
Espacement des ailerons
Quantité de ventilateur
Flux d"air
Jet d"air
Circuit
Décongeler
Ce processus prend plus de temps que le simple choix d’un modèle de catalogue.
Mais cela produit un résultat beaucoup plus significatif.
L"équipement standard du catalogue fonctionne extrêmement bien lorsque l"application s"inscrit dans l"enveloppe opérationnelle prévue par le fabricant.
Le problème apparaît lorsque le projet se situe entre les conditions standard.
Par exemple:
Dimensions inhabituelles de la pièce
Exigences de longue portée d"air
Humidité très élevée
Réfrigérants spéciaux
Basses températures d"évaporation
Espace d"installation limité
Exigences matérielles spécifiques
Méthodes de dégivrage inhabituelles
C’est là que l’ingénierie personnalisée peut faire une différence significative.
Un fabricant disposant d’une capacité de conception interne peut modifier :
Dimensions de la bobine
Disposition des circuits
Espacement des ailerons
Diamètre du tube
Configuration du ventilateur
Matériaux du boîtier
Disposition des sorties d"air
Configuration de dégivrage
L’objectif n’est pas simplement de produire un refroidisseur d’air plus grand ou plus petit.
Il s’agit de trouver la bonne combinaison de surface de transfert de chaleur, de débit d’air, de chute de pression, de performances du réfrigérant et de température de fonctionnement.
Une demande d’achat étonnamment courante est :
"Veuillez nous indiquer la plus grande capacité disponible dans cette taille."
Cette approche peut être contre-productive.
Une capacité nominale plus élevée peut être obtenue grâce à un TD plus agressif ou à des conditions de tarification différentes.
La meilleure question est :
"Quelle configuration d"évaporateur nous donne la capacité requise dans les conditions de fonctionnement souhaitées ?"
Ce simple changement de question peut conduire à une sélection d’équipement complètement différente.
Imaginez qu'une installation de stockage frigorifique nécessite environ 200 kW de capacité de réfrigération.
La salle fonctionne à -25°C.
Au lieu de sélectionner immédiatement un refroidisseur d"air de 200 kW, l"équipe d"ingénierie doit d"abord établir la température d"évaporation souhaitée.
Supposons que deux options soient envisagées :
Ambiance : -25°C
Température d"évaporation : -35°C
TD : 10 K
Bobine plus petite
Ambiance : -25°C
Température d"évaporation : -30°C
TD : 5 K
Bobine plus grande
L"option A peut nécessiter un évaporateur plus compact.
L"option B peut nécessiter une plus grande surface de transfert de chaleur.
Mais le compresseur fonctionne dans des conditions différentes dans chaque cas.
La bonne réponse ne peut donc pas être déterminée en comparant uniquement les prix des évaporateurs.
Le système de réfrigération complet doit être évalué.
C’est exactement là que la sélection d’équipements basée sur l’ingénierie crée de la valeur.
Pour les projets internationaux, un devis techniquement utile devrait idéalement montrer les conditions d’exploitation derrière la capacité proposée.
Un client doit être capable d"identifier :
Réfrigérant
Capacité frigorifique
Température ambiante
Température d"évaporation
Température d"entrée d"air
Température de sortie d"air
Débit d"air du ventilateur
Puissance du moteur du ventilateur
Espacement des ailerons
Dimensions de la bobine
Méthode de dégivrage
En fournissant ces informations, il est beaucoup plus facile pour les entrepreneurs et les consultants de comparer équitablement les fournisseurs concurrents.
Cela réduit également le risque d’acheter un évaporateur qui semble adapté sur papier mais qui ne fonctionne pas comme prévu après l’installation.
Idéalement, un fabricant de refroidisseurs d’air industriels personnalisés devrait être impliqué avant la sélection du modèle d’équipement final.
Chez STELX, le processus de conception peut commencer par l"application réelle plutôt qu"avec un modèle de catalogue fixe.
Informations sur le projet telles que :
Température ambiante
Température d"évaporation
Réfrigérant
Charge de refroidissement
Caractéristiques du produit
Exigences en matière de débit d"air
Espacement des ailerons
Méthode de dégivrage
Limites d"installation
peuvent alors être envisagés ensemble.
Cela permet à l"évaporateur d"être développé autour du système de réfrigération plutôt que de forcer le système de réfrigération à fonctionner autour d"un refroidisseur d"air standard.
Pour les projets impliquant de grandes installations de stockage frigorifique, la transformation des aliments, la congélation, les produits de la mer, le stockage de légumes ou d"autres applications industrielles, cette approche peut être particulièrement utile lorsque les conditions de fonctionnement s"écartent des hypothèses standard du catalogue.
Lors de la sélection d’un refroidisseur d’air industriel, la capacité de refroidissement n’est qu’un début.
Les questions les plus importantes sont :
A quelle température d"évaporation la capacité est-elle atteinte ?
Quel TD est utilisé ?
Quel réfrigérant est utilisé ?
Quel débit d’air est nécessaire ?
Quelle est la surface de bobine disponible ?
Comment l’évaporateur fonctionnera-t-il dans des conditions de gel ?
Quel effet la température d’évaporation aura-t-elle sur l’efficacité du compresseur ?
Quel niveau d"humidité le produit nécessite-t-il ?
Un évaporateur plus petit n’est pas automatiquement un meilleur évaporateur.
Un évaporateur plus grand n’est pas automatiquement plus efficace.
La meilleure conception est celle qui crée le bon équilibre entre l’investissement initial, l’efficacité de la réfrigération, les conditions du produit, le débit d’air, la maintenance et le coût du cycle de vie.
C’est en fin de compte l’objectif de la sélection professionnelle d’un évaporateur.
TD fait généralement référence à la différence de température entre la température de l"air ambiant et la température d"évaporation du réfrigérant. Il s"agit d"un paramètre important affectant la taille de l"évaporateur, le transfert de chaleur, l"humidité et l"efficacité du système de réfrigération.
Généralement, une plus grande différence de température fournit une plus grande force motrice de transfert de chaleur, ce qui peut réduire la surface de transfert de chaleur requise pour une tâche donnée. Cependant, l’ensemble du système de réfrigération doit être pris en compte car une température d’évaporation plus basse peut augmenter la consommation énergétique du compresseur.
Pas nécessairement. Une température d"évaporation plus élevée peut améliorer l"efficacité du compresseur, mais pour atteindre la capacité requise, il faudra peut-être un évaporateur plus grand. La solution optimale dépend de la rentabilité du projet et des exigences de l"application.
Parce que leurs capacités nominales peuvent être basées sur différentes conditions de fonctionnement, notamment le TD, le réfrigérant, le débit d"air, la température de l"air entrant et d"autres hypothèses de tarification.
Il n’y a pas de valeur universelle. Le TD doit être sélectionné en fonction de la température ambiante, des exigences du produit, de l"humidité, de la taille de l"évaporateur, de l"efficacité du compresseur, des coûts énergétiques et du système de réfrigération global.
C’est possible, en particulier lorsque le projet présente des conditions d’exploitation qui ne correspondent pas aux hypothèses standards du catalogue. Une surface de serpentin, un débit d"air, un espacement des ailettes, un circuit réfrigérant et une température d"évaporation correctement optimisés peuvent améliorer les performances globales du système.
Si vous comparez des évaporateurs pour un nouveau projet d"entreposage frigorifique, de transformation des aliments, de congélation ou de réfrigération industrielle, ne comparez pas uniquement les chiffres de capacité.
Fournir les conditions opératoires complètes :
Température ambiante + température d"évaporation + réfrigérant + charge de refroidissement + produit + besoins en débit d"air + méthode de dégivrage.
Ces paramètres donnent au fabricant d"équipement suffisamment d"informations pour évaluer l"évaporateur en tant que partie du système de réfrigération plutôt qu"en tant que produit isolé.

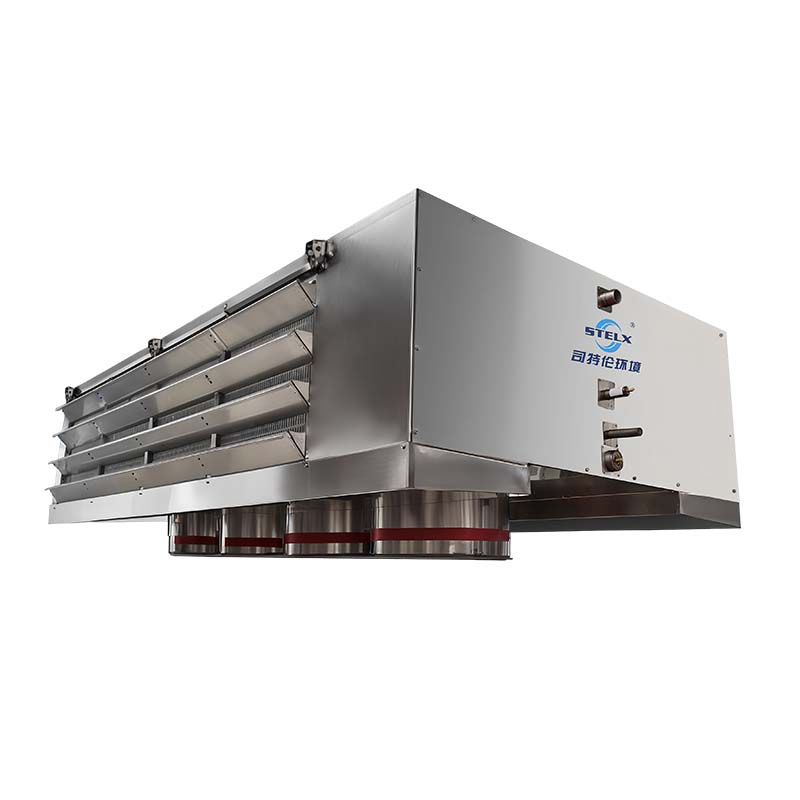

STELX propose des solutions personnalisées de refroidisseurs d"air et d"évaporateurs industriels pour les applications où l"équipement standard du catalogue peut ne pas fournir la combinaison requise de capacité, de débit d"air, de dimensions, de matériaux, de compatibilité des réfrigérants et d"efficacité de fonctionnement.
L"objectif est simple :
Sélectionnez l"évaporateur en fonction du système de réfrigération que vous souhaitez réellement faire fonctionner, et non en fonction d"un nombre de capacité pris hors contexte.
