Parmi tous les paramètres de conception d'un refroidisseur d'air industriel , l'espacement des ailettes est l'un des plus fréquemment discutés et l'un des plus mal compris.
Interrogez dix ingénieurs frigoristes sur l"espacement « correct » des ailettes pour un évaporateur de chambre froide, et vous recevrez probablement plusieurs réponses différentes. En effet, l’espacement des ailettes n’est pas une spécification autonome. Il s"agit d"une variable de conception qui interagit avec le débit d"air, l"humidité, la température d"évaporation, la stratégie de dégivrage, le type de réfrigérant et même les caractéristiques du produit stocké.
De nombreuses décisions d"achat reposent encore sur des hypothèses simplifiées telles que « un espacement des ailettes plus grand est toujours préférable pour les pièces à basse température » ou « un espacement des ailettes plus petit offre toujours une efficacité plus élevée. » En réalité, les deux affirmations ne sont que partiellement vraies.
Pour les systèmes de réfrigération industrielle, l’objectif n’est pas de maximiser ou de minimiser l’espacement des ailettes. L’objectif est de trouver l’équilibre optimal entre l’efficacité du transfert de chaleur, la résistance au gel, la stabilité du flux d’air, les intervalles de maintenance et les coûts d’exploitation du cycle de vie.
Cet article explique les principes d"ingénierie derrière la sélection de l"espacement des ailettes et pourquoi la conception personnalisée d"un évaporateur offre souvent de meilleures performances à long terme que la sélection d"un modèle standard du catalogue.

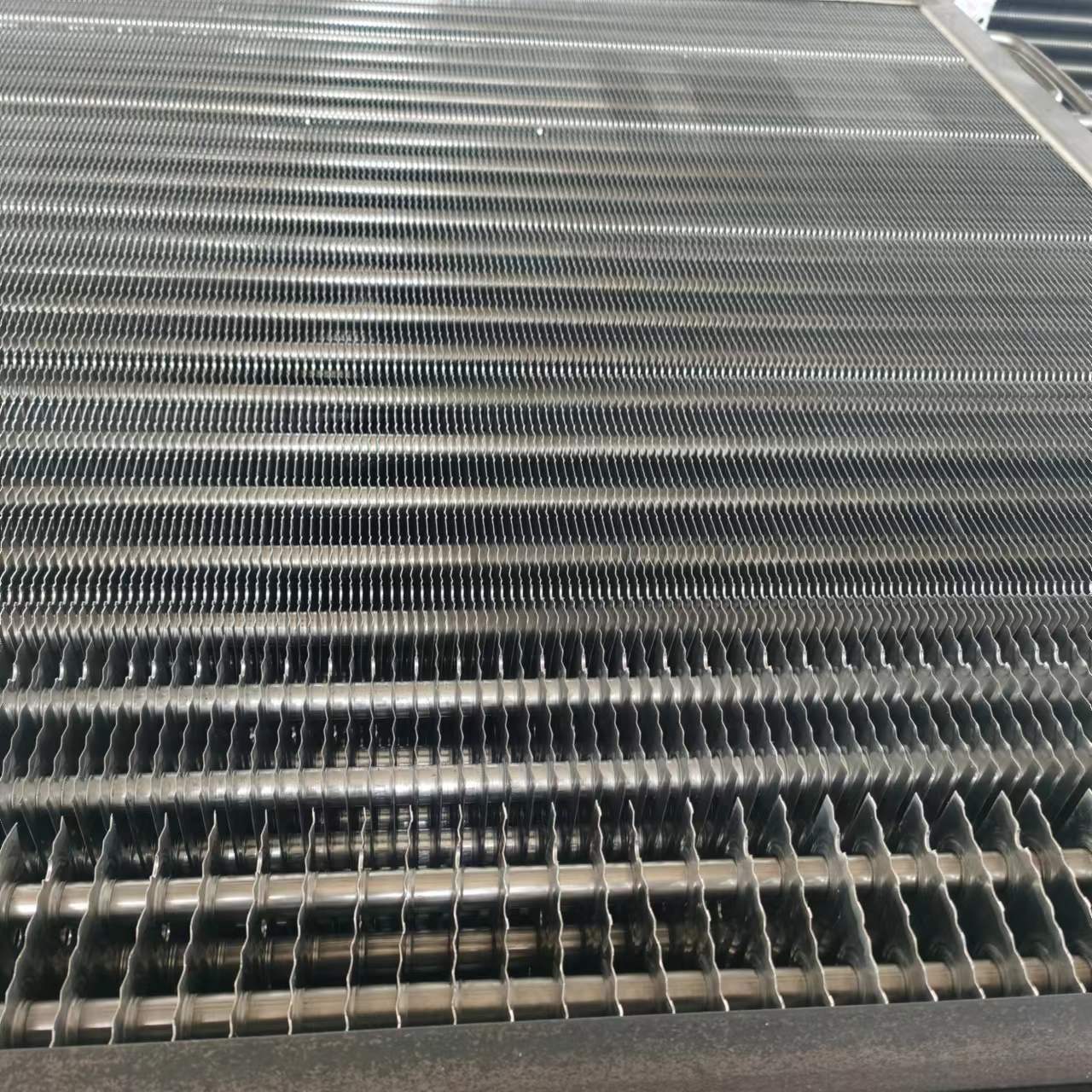

L"espacement des ailettes fait référence à la distance entre deux ailettes en aluminium adjacentes sur le serpentin de l"évaporateur.
Bien que cette dimension se mesure en quelques millimètres seulement, elle a une influence significative sur les performances globales d'un évaporateur frigorifique..
Les principales fonctions des ailerons sont les suivantes :
Augmenter la surface de transfert de chaleur
Améliorer la capacité de refroidissement
Guider le flux d’air à travers le serpentin
Améliorer l’efficacité de la réfrigération
Cependant, les mêmes ailettes qui améliorent le transfert de chaleur deviennent également les premières surfaces où l"humidité gèle pendant le fonctionnement.
Cela crée un défi technique : l’augmentation de la surface améliore généralement l’échange thermique, mais elle augmente également la probabilité que le gel limite le flux d’air au fil du temps.
Trouver le bon équilibre est donc l’une des responsabilités clés dans la conception de refroidisseurs d’air industriels .
Pour comprendre l’espacement des nageoires, il est important de comprendre la formation du gel.
Chaque fois que de l"air humide passe sur un serpentin d"évaporateur fonctionnant en dessous de 0°C, la vapeur d"eau se condense et gèle sur les surfaces des ailettes.
La vitesse d’accumulation du givre dépend de plusieurs facteurs :
Humidité ambiante
Fréquence d"ouverture des portes
Teneur en humidité du produit
Vitesse de l"air
Température de surface de la bobine
Intervalle de dégivrage
Par exemple, deux chambres de congélation fonctionnant exactement à la même température ambiante peuvent subir des charges de gel complètement différentes.
Une salle de transformation de fruits de mer avec des lavages fréquents et un mouvement continu des produits introduit beaucoup plus d"humidité dans l"air qu"un entrepôt de produits surgelés emballés.
Par conséquent, l’évaporateur desservant l’installation de produits de la mer nécessitera généralement un espacement des ailettes et une stratégie de dégivrage différents.
C"est l"une des raisons pour lesquelles les fabricants expérimentés recommandent rarement la même configuration de bobine pour chaque application.
D"un point de vue technique, l"espacement des ailettes est toujours un compromis.
Une batterie avec un espacement étroit des ailettes offre :
Plus grande surface de transfert de chaleur
Capacité de refroidissement initiale plus élevée
Dimensions globales compactes
Cependant, il existe des inconvénients.
À mesure que le givre s’accumule, les passages étroits des ailerons se bouchent plus rapidement.
Cela conduit à :
Débit d"air réduit
Chute de pression côté air plus élevée
Augmentation de la consommation électrique du ventilateur
Cycles de dégivrage plus fréquents
Efficacité opérationnelle moindre au fil du temps
Les performances mesurées le premier jour après l"installation peuvent différer considérablement des performances après plusieurs semaines de fonctionnement.
L"augmentation de l"espacement des ailettes réduit la restriction du flux d"air.
Les avantages incluent :
Blocage plus lent du gel
Périodes de fonctionnement plus longues entre les cycles de dégivrage
Flux d"air plus stable
Entretien plus facile
Cependant, un espacement excessif des ailettes réduit également la surface de transfert de chaleur.
Si l’espacement devient inutilement grand, l’évaporateur peut nécessiter :
Dimensions de bobine plus grandes
Charge de réfrigérant plus élevée
Augmentation du coût de l"équipement
L’objectif est donc l’optimisation et non la maximisation.
Une idée fausse courante est que la température ambiante seule détermine l’espacement des ailettes.
Par exemple:
4 mm pour les pièces à haute température
6 mm pour les pièces à température moyenne
9 mm pour les chambres froides
Même si ces valeurs peuvent servir de lignes directrices générales, elles ne doivent jamais être considérées comme des règles universelles.
La sélection professionnelle d’un évaporateur doit également évaluer :
Un local de stockage de légumes fonctionnant à 2 °C avec une humidité relative de 95 % peut accumuler du givre plus rapidement qu"un entrepôt congelé fonctionnant à -25 °C avec une faible humidité.
L’humidité influence souvent davantage la formation du gel que la température ambiante.
Les chambres froides reliées aux zones de production subissent une infiltration continue d’air chaud et humide.
Chaque ouverture de porte introduit de l"humidité supplémentaire qui finit par geler sur l"évaporateur.
Les installations à fort trafic bénéficient généralement d’un espacement des ailettes plus large et de programmes de dégivrage soigneusement conçus.
Les produits frais libèrent de l’humidité.
Ce n’est généralement pas le cas des produits emballés surgelés.
Les exemples incluent :
Légumes frais
Fruit
Transformation de la viande
Transformation des fruits de mer
Chaque application crée un environnement d"évaporateur différent.
C"est pourquoi les ingénieurs en réfrigération industrielle évaluent l"ensemble des conditions de fonctionnement plutôt que de se fier uniquement à la température.
De nombreuses discussions sur l’espacement des ailettes se concentrent exclusivement sur l’échange thermique.
En pratique, la stabilité du flux d’air est tout aussi importante.
À mesure que le givre s’accumule, le débit d’air diminue progressivement.
Les conséquences comprennent :
Température ambiante inégale
Durée de fonctionnement du compresseur plus longue
Consommation d’énergie plus élevée
Variation de température du produit
Un correctement conçu refroidisseur d’unité industrielle doit maintenir un flux d’air stable tout au long du cycle de fonctionnement, et pas seulement immédiatement après le dégivrage.
Pour cette raison, la performance du débit d’air au fil du temps est souvent un meilleur indicateur de la qualité de l’évaporateur que la seule capacité de refroidissement initiale.
Le choix du réfrigérant influence également la conception de l’évaporateur.
Les refroidisseurs d'air industriels à l'ammoniac sont couramment utilisés dans les grandes installations de stockage frigorifique en raison de leur grande efficacité.
Ces systèmes donnent souvent la priorité :
Faible chute de pression
Distribution stable du réfrigérant
Cycles de fonctionnement longs
La conception de l’évaporateur doit donc équilibrer la résistance au gel avec un transfert de chaleur efficace.
Les refroidisseurs d'unités CO₂ deviennent de plus en plus populaires dans toute l'Europe en raison des réglementations environnementales.
Étant donné que les systèmes au CO₂ fonctionnent sous des caractéristiques de pression et de température différentes, la géométrie des serpentins peut différer des conceptions HFC conventionnelles.
Bien que les principes d"espacement des ailettes restent similaires, l"optimisation globale de l"évaporateur doit toujours prendre en compte les propriétés du réfrigérant.

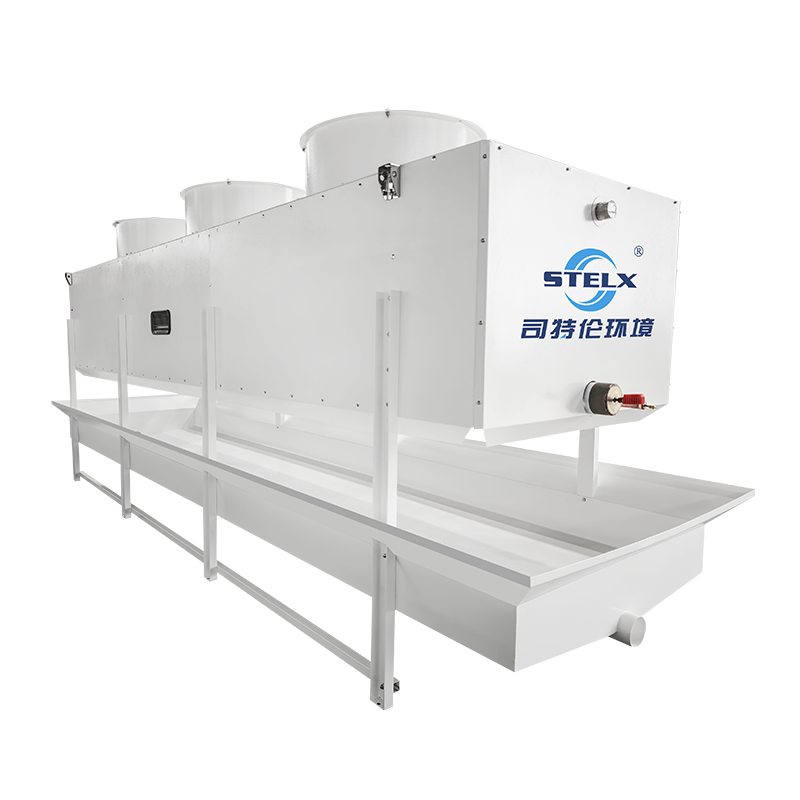

Les refroidisseurs d’air industriels standards sont conçus pour satisfaire la gamme d’applications la plus large possible.
En revanche, les refroidisseurs d’air industriels personnalisés sont conçus pour une condition de fonctionnement spécifique.
La personnalisation peut inclure :
Espacement des ailerons
Profondeur de la bobine
Diamètre du tube
Disposition des circuits
Configuration du ventilateur
Distance de projection d"air
Méthode de dégivrage
Plutôt que d"appliquer une solution universelle, les ingénieurs évaluent l"environnement opérationnel réel du projet.
Cette approche aboutit souvent à :
Meilleure uniformité de la température
Coûts d’exploitation réduits
Accumulation de givre réduite
Intervalles de maintenance plus longs
Performances améliorées du cycle de vie
Pour les projets de réfrigération industrielle où la fiabilité est essentielle, cette philosophie axée sur l"ingénierie offre souvent une plus grande valeur à long terme que la sélection d"un modèle standard catalogue.
L"une des erreurs les plus courantes lors de la sélection d"un évaporateur consiste à l"optimiser en fonction des performances du laboratoire plutôt que des conditions de fonctionnement réelles.
Un serpentin qui offre la capacité théorique la plus élevée dans des conditions propres peut perdre son avantage après seulement quelques jours si le gel restreint rapidement le débit d"air.
Les ingénieurs frigoristes expérimentés évaluent donc les performances de l"évaporateur tout au long du cycle de fonctionnement, et pas seulement immédiatement après le dégivrage.
La stabilité du flux d’air à long terme est souvent une meilleure mesure des performances que la capacité de refroidissement maximale.
L’espacement des ailettes est bien plus qu’une spécification de fabrication.
Il influence directement le débit d’air, le transfert de chaleur, l’accumulation de givre, l’efficacité énergétique, la fréquence de maintenance et les performances globales de réfrigération.
Plutôt que de sélectionner l"espacement des ailettes en fonction uniquement de la température ambiante, les ingénieurs doivent prendre en compte l"ensemble de l"environnement de fonctionnement, notamment l"humidité, le type de produit, la fréquence d"ouverture des portes, la sélection du réfrigérant et la stratégie de dégivrage.
Alors que les projets de réfrigération industrielle continuent d’exiger une plus grande efficacité énergétique et une meilleure qualité des produits, la conception personnalisée des évaporateurs devient de plus en plus importante.
Un refroidisseur d’air industriel correctement conçu n’est pas simplement conçu pour atteindre une capacité de refroidissement : il est conçu pour maintenir des performances stables tout au long des années de fonctionnement continu.
Pas nécessairement. Un espacement plus large des ailettes réduit le blocage par le gel mais diminue également la surface de transfert de chaleur. L"espacement optimal dépend de l"humidité, de la température de fonctionnement, de la stratégie de dégivrage et des caractéristiques du produit.
Indirectement, oui. Bien que la formation de givre soit principalement influencée par les conditions côté air, les réfrigérants tels que l"ammoniac (NH₃) et le CO₂ peuvent nécessiter différentes conceptions de serpentins pour optimiser les performances globales de l"évaporateur.
Une humidité plus élevée accélère l’accumulation de givre, ce qui augmente la résistance au flux d’air et peut nécessiter un espacement plus large des ailettes ou des stratégies de dégivrage plus efficaces.
Pas toujours. Les unités standard peuvent bien fonctionner dans des applications simples. Cependant, les projets comportant des agencements de pièces uniques, des produits spécialisés, des réfrigérants naturels ou des conditions de fonctionnement exigeantes bénéficient souvent d"une ingénierie personnalisée.
La sélection du bon espacement des ailettes nécessite plus que la simple adaptation d’une température ambiante à une spécification du catalogue. Chaque projet d"entreposage frigorifique a sa propre combinaison d"exigences en matière d"humidité, de débit d"air, de réfrigérant et de produit.
